Nguyên lý hiển thị 3D

Các công nghệ hiển thị 3D hiện đại dựa trên hai cơ chế chính để tạo ra cảm nhận chiều sâu:

Các dấu hiệu tâm lý

Phương pháp này sử dụng các thủ thuật thị giác—như phối cảnh, che khuất, đổ bóng và kết cấu—để tạo ra hiệu ứng 3D từ hình ảnh 2D.
Nó thường được sử dụng trong các màn hình LED ngoài trời cỡ lớn và các tác phẩm nghệ thuật như tranh vẽ trên vỉa hè hoặc tranh tường. Tuy nhiên, ảo ảnh này hoàn toàn dựa trên sự diễn giải nhận thức và không mang lại chiều sâu thị giác hai mắt thực sự.

Sự khác biệt thị giác hai mắt

Đây là nền tảng của thị giác 3D thực sự. Nó bao gồm việc thu nhận hai hình ảnh hơi lệch nhau—một cho mỗi mắt—và hiển thị chúng đồng bộ.

Não bộ xử lý sự khác biệt giữa hai hình ảnh để tạo ra nhận thức về chiều sâu không gian. Nguyên tắc này là cơ sở của hầu hết các phim 3D và
hệ thống hiển thị 3D chủ động.

Để triển khai phương pháp này trong hệ thống màn hình LED, công nghệ Frame Sequential 3D thường được sử dụng kết hợp với kính màn trập hoặc
tấm LED 3D không cần kính.

Các định dạng truyền dẫn 3D phổ biến

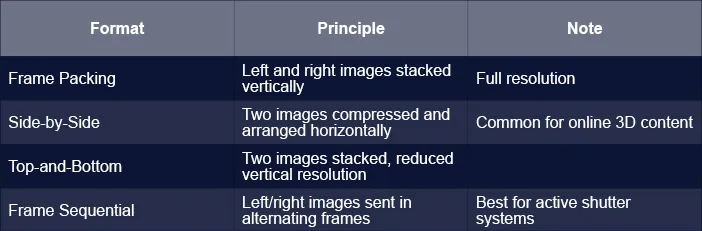

Có nhiều cách để mã hóa và truyền tải video 3D lập thể. Các cách phổ biến nhất bao gồm:

Chương 1: Tổng quan về các định dạng truyền tải 3D phổ biến

PIXELHUE Q8: Nhận dạng và xuất dữ liệu 3D thông minh

Bộ chuyển mạch liền mạch PIXELHUE Q8 hiện hỗ trợ xử lý 3D đầu cuối bắt đầu từ phiên bản firmware V160.

Với đầu vào HDMI 2.0, Q8 tự động phát hiện các định dạng 3D Side-by-Side và Top-and-Bottom. Đầu vào DP 1.2 hỗ trợ định dạng Frame Sequential, với điều kiện thiết bị nguồn truyền tải siêu dữ liệu định dạng chính xác.

Trong trường hợp nguồn không truyền tải siêu dữ liệu định dạng hoặc có sự không khớp giữa định dạng 3D và giao thức giao diện, phần mềm cho phép người dùng ghi đè cấu hình 3D thủ công, đảm bảo khả năng điều khiển chính xác và linh hoạt.

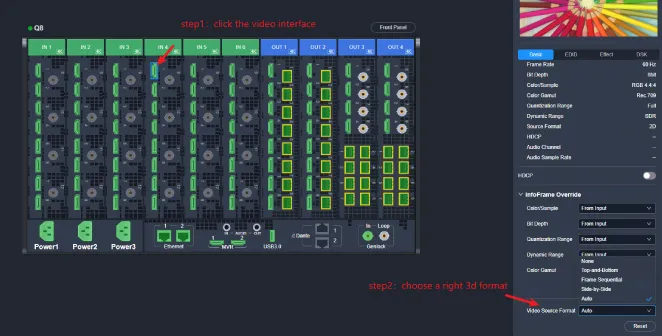

P1: Ghi đè cấu hình 3D đầu vào

Vì Q8 chỉ hỗ trợ định dạng Frame Sequential cho đầu ra 3D, nên cài đặt 3D phía màn hình chỉ giới hạn ở hai tùy chọn cơ bản: bật/
tắt 3D và cấu hình Ưu tiên mắt trái/mắt phải.

Cài đặt Ưu tiên mắt trái/mắt phải cho phép người dùng hoán đổi hình ảnh hiển thị cho mắt trái và mắt phải dựa trên trình tự video hiện tại. Ngoài ra,
người dùng có thể sử dụng nút hoán đổi mắt trên kính 3D màn trập chủ động của họ để căn chỉnh hình ảnh chính xác với màn hình.

P2: Cài đặt hiển thị 3D

Để đảm bảo chất lượng phát lại 3D tối ưu, việc đồng bộ hóa đầu vào và đầu ra là rất quan trọng.

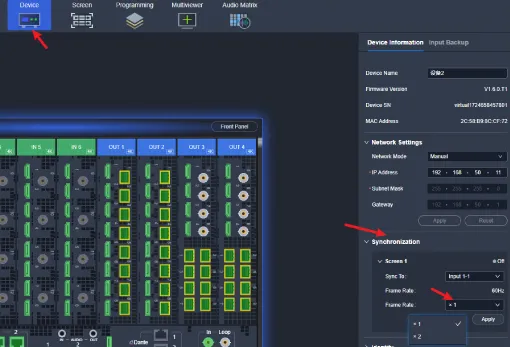

Người dùng có thể cấu hình màn hình để đồng bộ hóa với nguồn video 3D thông qua cài đặt Đồng bộ hóa thiết bị.

Nếu nguồn 3D sử dụng định dạng khác với Frame Sequential, cài đặt Tốc độ khung hình phải được đặt ở chế độ x2. Nếu không, tốc độ khung hình hiển thị giảm
có thể gây ra hiện tượng giật hình hoặc không ổn định trong đầu ra 3D.

Các điểm cấu hình chính

• Lựa chọn định dạng 3D: Tự động hoặc thủ công phát hiện dựa trên tín hiệu đầu vào.
• Ưu tiên mắt trái/phải: Có thể điều chỉnh nếu hình ảnh lập thể bị đảo ngược.

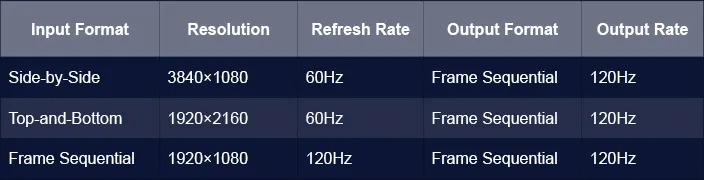

• Đồng bộ tốc độ khung hình: Đối với các tín hiệu đầu vào không theo trình tự khung hình (ví dụ: trên và dưới ở tốc độ 60Hz),
• Q8 tăng gấp đôi tín hiệu đầu ra lên 120Hz để duy trì độ chính xác về thời gian và loại bỏ hiện tượng nhấp nháy hoặc giật hình.

Kiến trúc hệ thống hiển thị 3D Full-Link

Để đạt được trải nghiệm LED 3D, Q8 phải hoạt động đồng bộ với:
• Bộ điều khiển LED tương thích 3D (ví dụ: dòng NovaStar UHD Jr / V1260 / K16 / MCTRL)
• Bộ phát hồng ngoại 3D hoặc hộp đồng bộ (dành cho kính màn trập hoặc đồng bộ bảng LED)

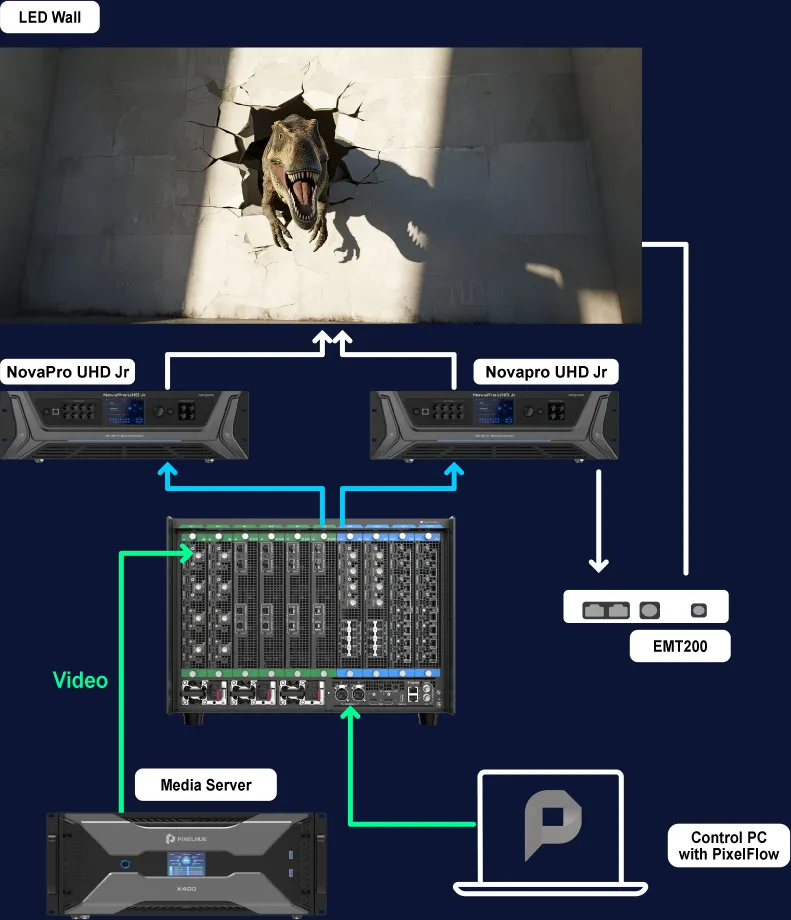

P4: Cấu trúc hệ thống

Các thành phần của giải pháp:
• Nguồn nội dung: Máy chủ đa phương tiện x400
• Bộ chuyển mạch: PIXELHUE Q8
• Bộ điều khiển LED: NovaPro UHD Jr, dòng H, MCTRL4K, MX40 Pro, MX2000 Pro, MX6000 Pro
• Bộ phát tín hiệu 3D: EMT200

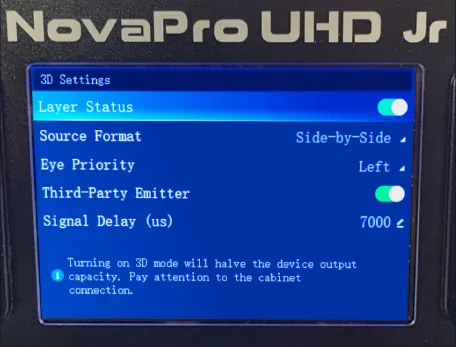

Lấy UHD Jr làm ví dụ. Bộ điều khiển cần phải bật chế độ 3D và phải khớp với tín hiệu đầu ra Frame Sequential của bộ chuyển mạch. Nếu màn hình 3D hiển thị không chính xác (ví dụ: mắt bị đảo ngược), có thể điều chỉnh ưu tiên mắt trái/phải trên bộ chuyển mạch, bộ điều khiển hoặc kính để khắc phục sự cố.

Tại sao trình tự khung hình lại quan trọng

Truyền động tuần tự khung hình mang lại:

• Độ phân giải đầy đủ cho mỗi mắt
• Định thời chính xác từng khung hình, rất quan trọng đối với các tấm nền 3D không cần kính và kính màn trập.
