Trong lĩnh vực nghe nhìn chuyên nghiệp (ProAV), một bộ xử lý video duy nhất là đủ cho việc định tuyến tín hiệu video và chuyển đổi màn hình liền mạch trong hầu hết các kịch bản quy mô vừa và lớn. Tuy nhiên, đối với các ứng dụng có thông số kỹ thuật cực cao như các buổi biểu diễn văn hóa quy mô lớn, hội nghị màn hình siêu rộng 16K và phát trực tiếp liên kết đa địa điểm, một thiết bị độc lập không thể đáp ứng được các yêu cầu định tuyến video tiêu chuẩn cao và quy mô lớn do khả năng đầu vào tín hiệu bị hạn chế.

Chức năng Link của PixelHue-Q8 và P80 đóng vai trò là giải pháp cốt lõi cho thách thức này. Nó cho phép kết nối ở cấp độ phần cứng giữa hai thiết bị Q8 hoặc hai thiết bị P80 để chia sẻ đầu vào video giữa các thiết bị. Người dùng có thể sử dụng các nguồn được chia sẻ cho việc tạo cửa sổ, sao lưu và các thao tác khác, vượt qua giới hạn xử lý của một thiết bị đơn lẻ và đáp ứng đầy đủ mọi kịch bản của các dự án quy mô cực lớn.

Các kịch bản ứng dụng

Tính năng Link của PixelHue được thiết kế chủ yếu cho các hệ thống màn hình LED quy mô lớn, phức tạp, cho phép cộng tác nối tiếp giữa nhiều bộ chuyển mạch. Khi các cổng đầu vào của một thiết bị Q8 hoặc P80 đơn lẻ không đáp ứng được nhu cầu của màn hình siêu lớn và phát lại đồng bộ đa vùng, bạn có thể liên kết hai thiết bị thành một hệ thống tích hợp. Hệ thống này chia sẻ tín hiệu đầu vào để thực hiện lập trình thống nhất và đầu ra đồng bộ liền mạch.

Mở rộng nguồn đầu vào

Đối với các buổi hòa nhạc quy mô lớn, nơi một thiết bị Q8 hoặc P80 đơn lẻ không có đủ nguồn đầu vào, kết nối Link hai thiết bị sẽ mở rộng tổng số lượng đầu vào để đáp ứng các yêu cầu tại chỗ.

Chia sẻ nguồn đầu vào

Trong các hội nghị hoặc buổi hòa nhạc quy mô lớn yêu cầu nguồn đầu vào giống hệt nhau trên hai thiết bị, chức năng Link truyền tín hiệu đầu vào từ thiết bị này sang thiết bị khác, giúp chia sẻ nguồn tín hiệu một cách thuận tiện.

Sao lưu dự phòng nguồn đầu vào

Ngoài việc mở rộng các cổng đầu vào, PixelHue Link còn xây dựng các liên kết dự phòng chính-phụ để đảm bảo truyền tín hiệu không bị gián đoạn. Nó đáp ứng đầy đủ các yêu cầu khắt khe của các sự kiện lớn về độ ổn định cao, đồng bộ hóa chính xác và xử lý video quy mô lớn.

Giới thiệu giải pháp liên kết PixelHue

Chức năng PixelHue Link mở rộng khả năng đầu vào của một thiết bị bằng cách cho phép chia sẻ nguồn đầu vào giữa hai thiết bị.

Một thiết bị Q8 sử dụng 8 cổng QSFP+ (Quad Small Form-factor Pluggable Plus) để chia sẻ nguồn video. Là một tiêu chuẩn giao diện kết nối tốc độ cao, mật độ cao dành cho các hệ thống nghe nhìn chuyên nghiệp, trung tâm dữ liệu và bộ xử lý video cao cấp, QSFP+ hoạt động với cả cáp quang đơn mode và đa mode để cung cấp khả năng truyền dữ liệu đường dài, chống nhiễu và độ trễ thấp. Nó tích hợp 4 kênh vi sai tốc độ cao độc lập với tốc độ mỗi kênh là 10 Gbps, cung cấp băng thông tổng cộng 40 Gbps mỗi cổng. Băng thông cần thiết cho một luồng video 4K@60Hz RGB444 10-bit là khoảng 14,9 Gbps. Một cổng QSFP+ trên Q8 có thể truyền 2 luồng video 4K. Một thiết bị Q8 có thể chia sẻ tổng cộng tối đa 16 nguồn video 4K và hai thiết bị Q8 được liên kết có thể chia sẻ tối đa 16 nguồn 4K.

Một thiết bị P80 duy nhất sử dụng 2 cổng QSFP28 (Quad Small Form-factor Pluggable 28) để chia sẻ nguồn video. Là phiên bản nâng cấp của QSFP+, QSFP28 hỗ trợ tốc độ tối đa 28 Gbps trên mỗi kênh, với tốc độ truyền thực tế là 25 Gbps trên mỗi kênh. Với tổng cộng 4 kênh, mỗi cổng QSFP28 cung cấp băng thông 100 Gbps. Một cổng QSFP28 trên P80 hỗ trợ truyền 4 luồng video 4K. Một thiết bị P80 duy nhất có thể chia sẻ tối đa 8 nguồn video 4K, và hai thiết bị P80 được kết nối có thể chia sẻ lẫn nhau tối đa 8 nguồn 4K.

Hướng dẫn vận hành chức năng liên kết Q8

Cách sử dụng liên kết

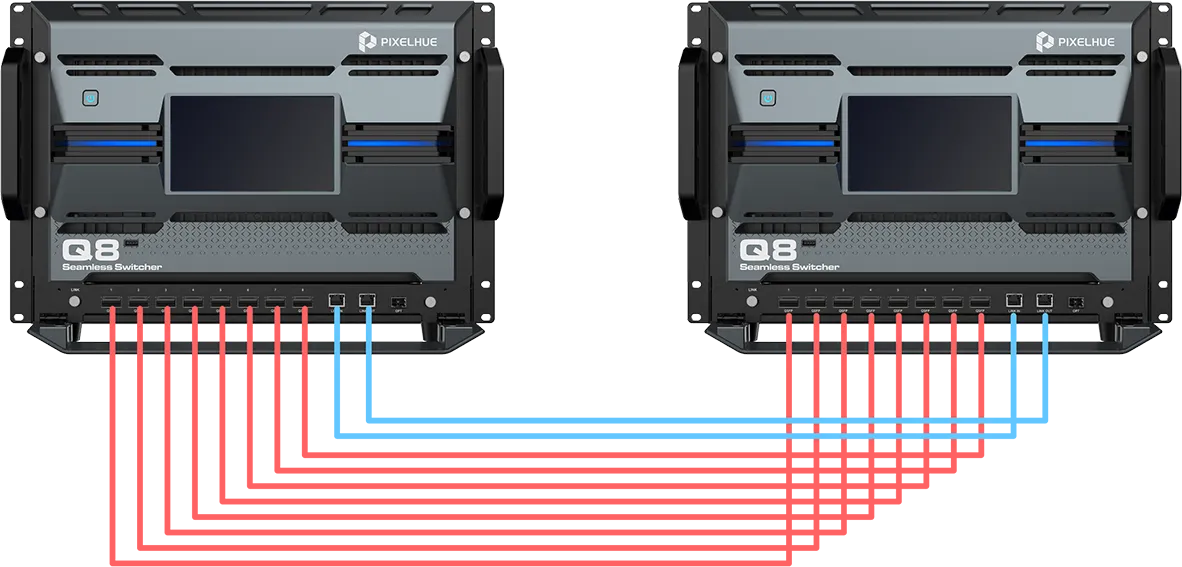

Trước khi thực hiện kết nối Link giữa hai thiết bị Q8, bạn cần kết nối các cổng QSFP và cổng Link của các thiết bị trước. Sơ đồ kết nối Link giữa hai thiết bị Q8 được thể hiện trong hình. Kết nối màu đỏ biểu thị QSFP 40G. Mỗi thiết bị Q8 có 8 giao diện QSFP 40G vật lý. Các giao diện QSFP của hai thiết bị cần được kết nối theo thứ tự: QSFP1 của Thiết bị 1 được kết nối với QSFP1 của Thiết bị 2, QSFP2 của Thiết bị 1 được kết nối với QSFP2 của Thiết bị 2, v.v. Các cổng QSFP được sử dụng để truyền tín hiệu video dùng chung.
Lưu ý:

• Trước tiên, hai thiết bị Q8 cần phải có cùng phiên bản để sử dụng chức năng Link; nếu phiên bản không tương thích, chức năng này sẽ không hoạt động.
• Sau khi kết nối tất cả các cổng QSFP và cổng mạng cần thiết của hai thiết bị, hãy thêm cả hai thiết bị vào cùng một dự án trong PixelFlow như hình bên dưới.

Vào giao diện thiết bị của phần mềm, vào Cài đặt -> Cài đặt Liên kết, thêm Nhóm Liên kết và nhập tên Nhóm Liên kết.

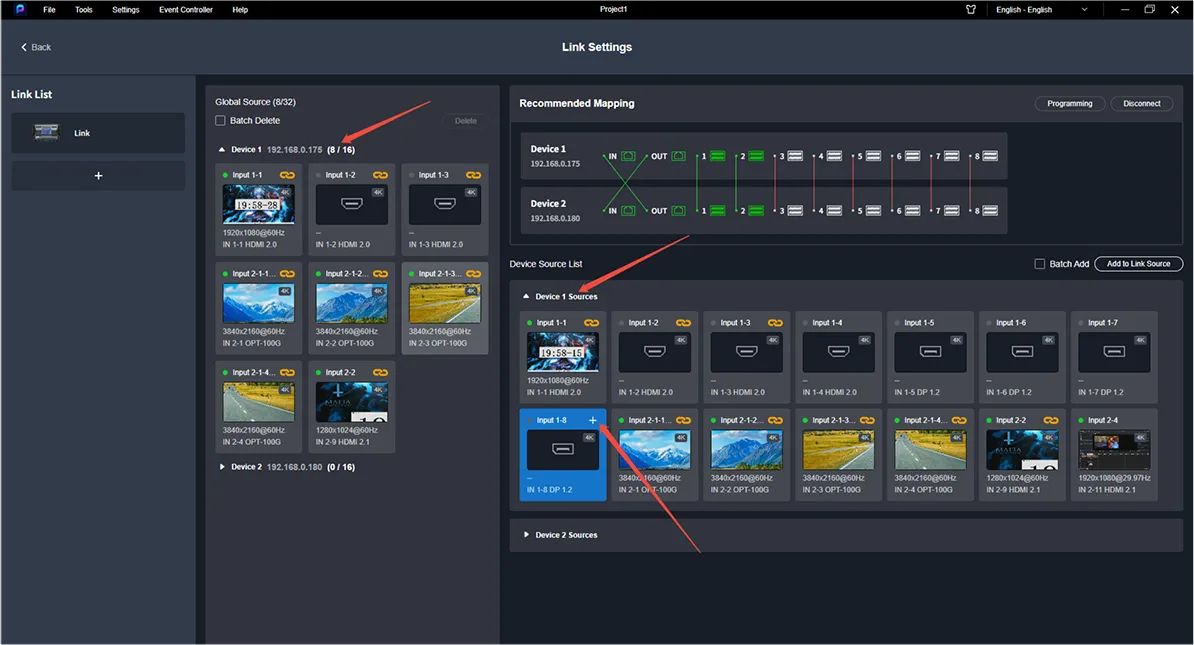

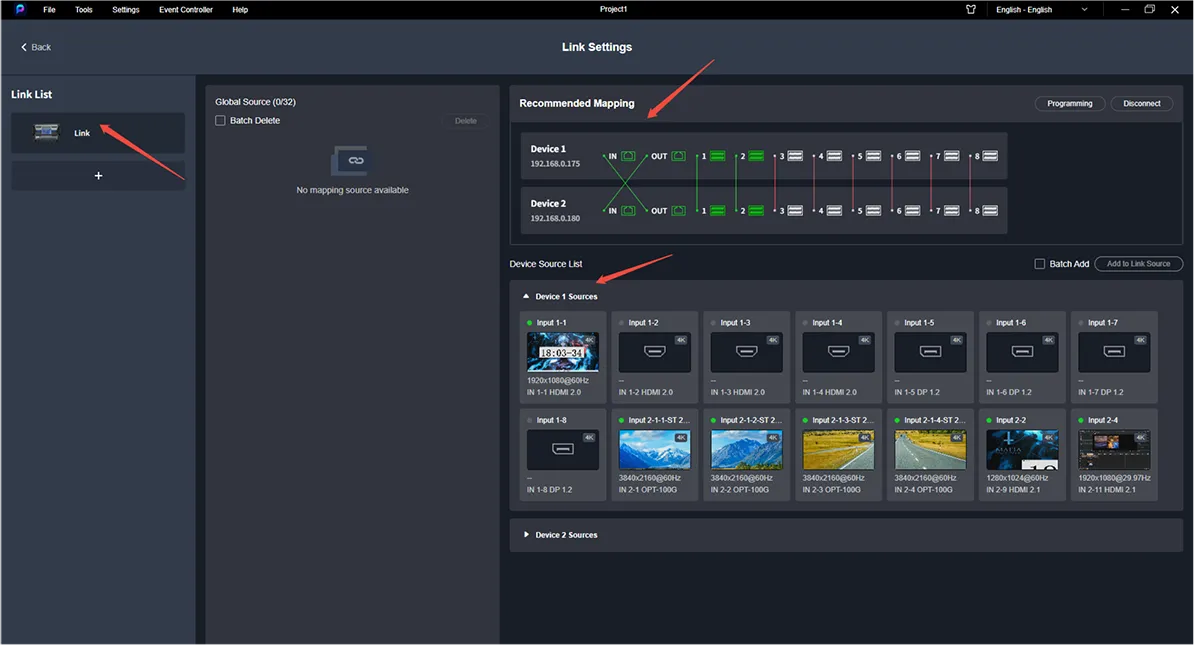

Sau khi thêm nhóm Liên kết, tên nhóm Liên kết, mối quan hệ ánh xạ được đề xuất và danh sách nguồn của hai thiết bị sẽ được hiển thị. Trong mối quan hệ ánh xạ được đề xuất, trạng thái kết nối của cổng QSFP của Liên kết và cổng Liên kết sẽ được hiển thị — màu xanh lá cây biểu thị đã kết nối, và màu đỏ biểu thị chưa kết nối. Trong trạng thái kết nối được hiển thị trong hình bên dưới, 6 cổng QSFP chưa được kết nối, vì vậy trạng thái kết nối là màu đỏ. Để cho phép hai thiết bị chia sẻ 16 nguồn với nhau, tất cả các cổng QSFP1-8 phải được kết nối. Trong nhóm Liên kết, có hai thiết bị: Thiết bị 1 và Thiết bị 2. Lấy ví dụ việc chia sẻ nguồn từ Thiết bị 2 sang Thiết bị 1, hãy chọn nguồn mong muốn trong danh sách nguồn của Thiết bị 2 và nhấp vào biểu tượng + ở góc trên bên phải của nguồn để hoàn tất việc chia sẻ. Sau khi cấu hình, tất cả các nguồn được chia sẻ sẽ được hiển thị trong danh sách ở phía bên trái của phần mềm. Trong ví dụ này, Thiết bị 2 chia sẻ 8 nguồn đầu vào với Thiết bị 1. Sau khi chia sẻ, Thiết bị 1 có thể tạo các lớp và thực hiện các thao tác khác bằng cách sử dụng các nguồn được chia sẻ bởi Thiết bị 2. Như hình bên dưới, các nguồn Toàn cục được hiển thị ở phía bên trái giao diện chỉnh sửa của Thiết bị 1. Tất cả các thao tác trên lớp đối với nguồn Toàn cục đều giống hệt như đối với nguồn cục bộ. Các lớp được tạo bằng nguồn được chia sẻ được đánh dấu bằng chữ “G” trên nhãn nguồn, cho biết lớp đó sử dụng nguồn Toàn cục.

Thông số kỹ thuật chức năng

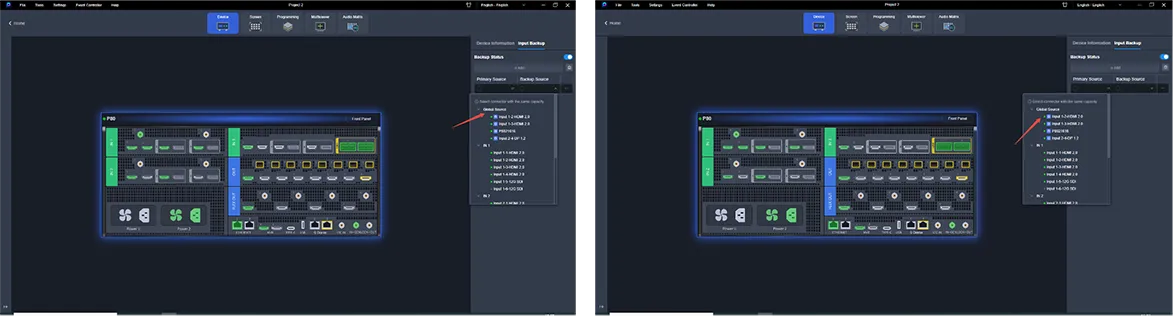

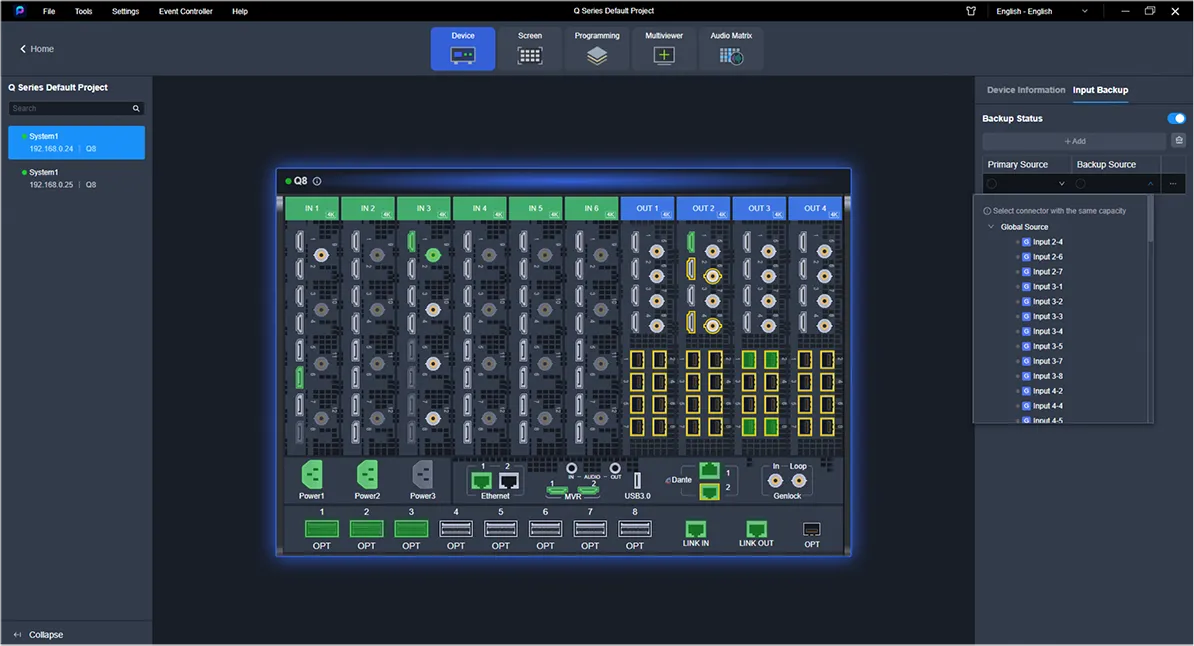

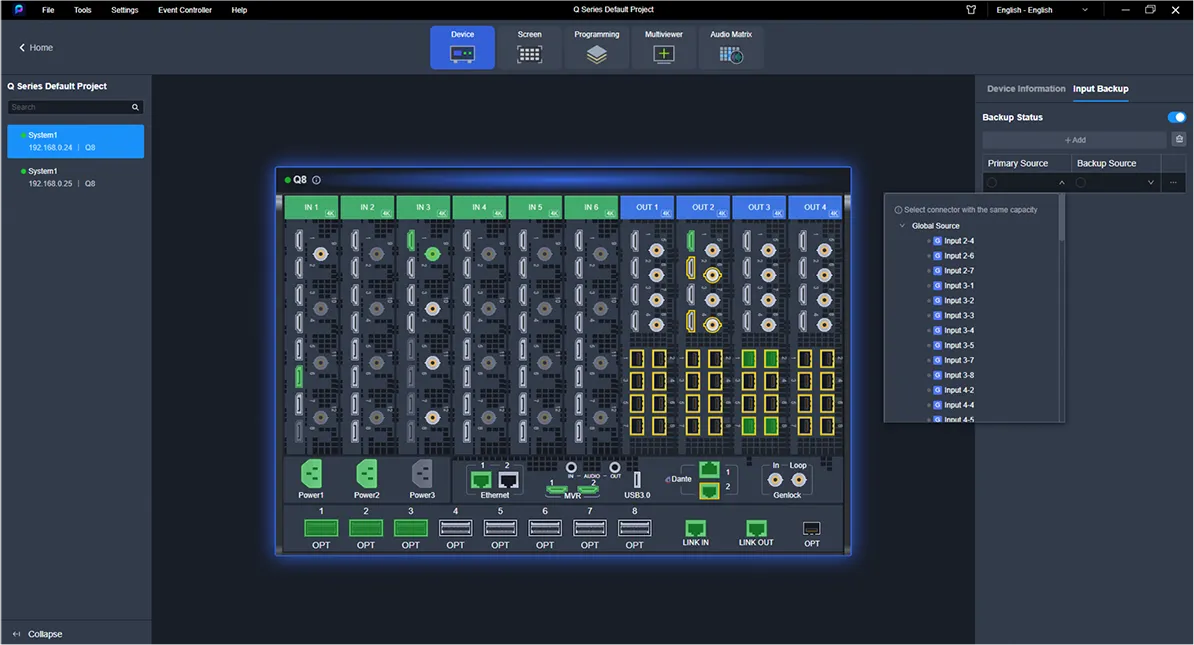

Chức năng Q8 Link chỉ hỗ trợ kết nối hai thiết bị (dual-machine Link), không hỗ trợ kết nối nhiều thiết bị (multi-machine Link) (hơn 2 thiết bị). Một thiết bị Q8 có thể chia sẻ tối đa 16 nguồn đầu vào 4K@60Hz, và hai thiết bị có thể chia sẻ 16 nguồn đầu vào 4K@60Hz với nhau. Các nguồn Link được chia sẻ hỗ trợ chức năng sao lưu nóng nguồn đầu vào. Như hình bên dưới, sau khi bật chức năng sao lưu nóng nguồn đầu vào, cả nguồn chính và nguồn dự phòng đều có thể chọn nguồn Link và nguồn cục bộ.

Hướng dẫn vận hành chức năng liên kết P80

Cách sử dụng liên kết

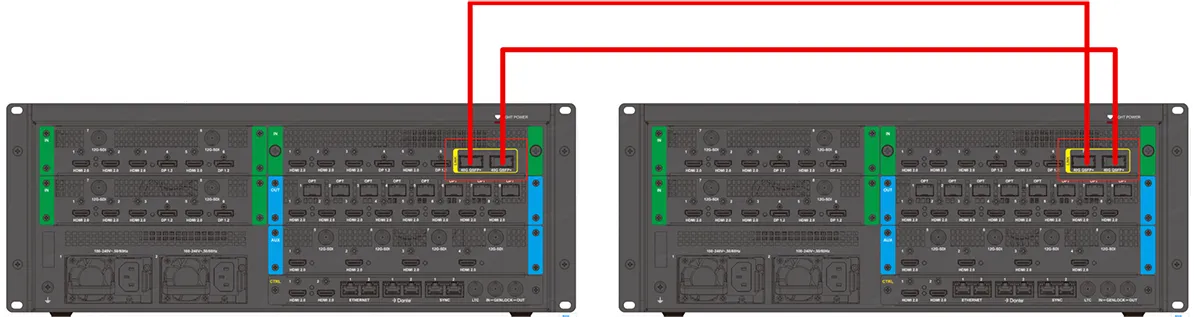

Trước khi sử dụng chức năng Link với hai thiết bị P80, bạn cần kết nối đúng cách các cổng QSFP Link của hai thiết bị. Sơ đồ kết nối Link giữa hai thiết bị P80 được hiển thị trong hình, trong đó đường kết nối màu đỏ biểu thị QSFP 100G. Mỗi thiết bị P80 có 2 giao diện QSFP 100G vật lý, và các giao diện QSFP của hai thiết bị cần được kết nối theo thứ tự: QSFP1 của Thiết bị 1 được kết nối với QSFP1 của Thiết bị 2, và QSFP2 của Thiết bị 1 được kết nối với QSFP2 của Thiết bị 2. Các giao diện QSFP được sử dụng để truyền tín hiệu video dùng chung. Không giống như Q8, chức năng Link giữa hai thiết bị P80 không yêu cầu kết nối cáp mạng bổ sung. Để sử dụng chức năng Link trên hai thiết bị P80, vui lòng đảm bảo chúng đang chạy cùng một phiên bản firmware. Chức năng Link của P80 tương tự như của Q8, và hiện tại chỉ hỗ trợ liên kết hai thiết bị. Một thiết bị P80 có thể chia sẻ tối đa 8 nguồn đầu vào ở độ phân giải 4K@60Hz, và hai thiết bị có thể chia sẻ 8 nguồn đầu vào ở độ phân giải 4K@60Hz với nhau. Các nguồn Link được chia sẻ hỗ trợ tính năng sao lưu nóng nguồn đầu vào. Như hình bên dưới, sau khi bật tính năng sao lưu nóng nguồn đầu vào, cả nguồn chính và nguồn dự phòng đều có thể được chọn từ các nguồn Link và nguồn cục bộ. Các nguồn liên kết hỗ trợ cắt xén nguồn đầu vào, nhưng không hỗ trợ thu lại nguồn đầu vào. Các nguồn liên kết P80 cũng có tính năng âm thanh nhúng. Người dùng có thể chọn các kênh âm thanh của nguồn liên kết để xuất ra trong ma trận âm thanh. Ngoài ra, P80 cho phép sử dụng nguồn liên kết làm nguồn tham chiếu cho GenLock màn hình. Việc tạo lớp cho nguồn Link hoàn toàn giống với nguồn cục bộ. Ngoài ra, P80 hỗ trợ tạo lớp xem trước cho nguồn Link trong MVR.
