Mô tả
HIỆU SUẤT TUYỆT VỜI

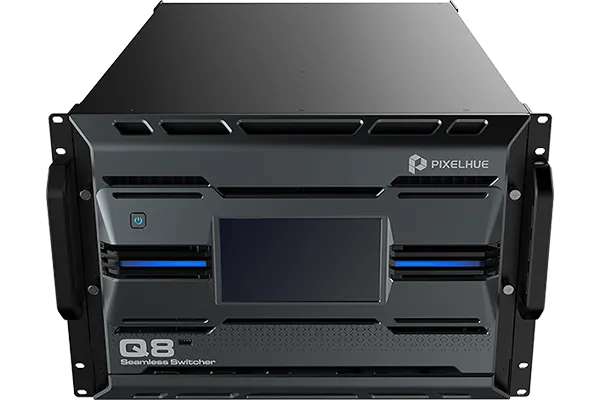

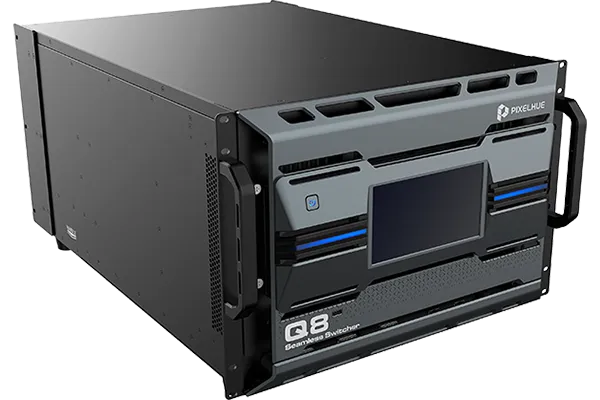

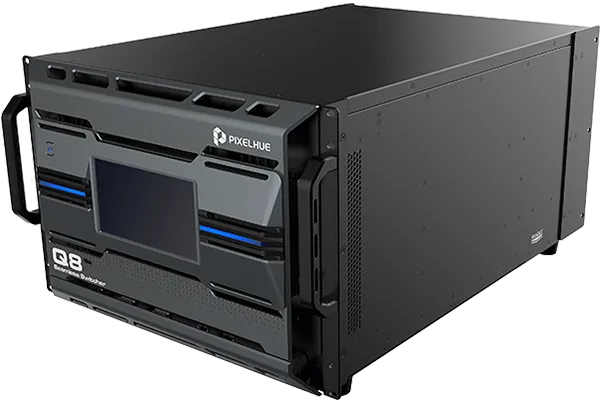

Bộ chuyển mạch trình chiếu Q8 cung cấp khả năng xử lý video 4K thời gian thực đáng kinh ngạc. Nó đi kèm với tối đa 72 cổng đầu vào 4K và 64 cổng đầu ra 4K, hỗ trợ tối đa 48 đầu vào 4K đồng thời và 16 đầu ra 4K đồng thời. Tối đa 32 lớp trộn 4K (chuyển tiếp liền mạch thực sự) được hỗ trợ ở chế độ chuyển mạch.
Hơn nữa, Q8 cung cấp nhiều tính năng vượt trội. Nhiều đầu nối khác nhau được thiết kế trên một thẻ đầu vào hoặc thẻ đầu ra, bao gồm DP 1.2, HDMI 2.0 và 12G-SDI. Thẻ đầu vào ST2110 hỗ trợ 4 cổng SFP25G, không chỉ cung cấp băng thông và độ rộng bit cao mà còn cho phép truyền tải linh hoạt dữ liệu video, âm thanh và điều khiển qua mạng IP. Ngoài ra, Q8 còn tự hào có khả năng xử lý video 8K. Với những khả năng này, Q8 cho phép bạn thiết kế và quản lý tất cả các sự kiện trực tiếp một cách dễ dàng và tiết kiệm. Nhờ kiến trúc dựa trên VPU, số lượng lớp trên một card đầu ra duy nhất có thể được tăng gấp đôi, loại bỏ mọi lo ngại về việc hết dung lượng lớp.
Khoảng cách truyền tải xa hơn, chi phí thấp hơn
Ngoài khả năng xuất nội dung từ các đầu nối 4K, bộ chuyển mạch trình chiếu Q8 còn có khả năng truyền tín hiệu đến bộ điều khiển LED từ NovaStar¹ ở khoảng cách xa (lên đến 10 km với cáp quang đơn mode) mà không cần bộ chuyển đổi quang học. Phương pháp này không chỉ đảm bảo tính ổn định của tín hiệu mà còn giảm chi phí truyền dẫn, rất phù hợp cho việc truyền tín hiệu đường dài.
1. Các bộ điều khiển hiện được hỗ trợ là VX1000, VX600, VX400, dòng H, MX40 Pro, MCTRL4K và NovaPro UHD Jr.
CÁC TÙY CHỌN ĐIỀU KHIỂN KHÁC NHAU

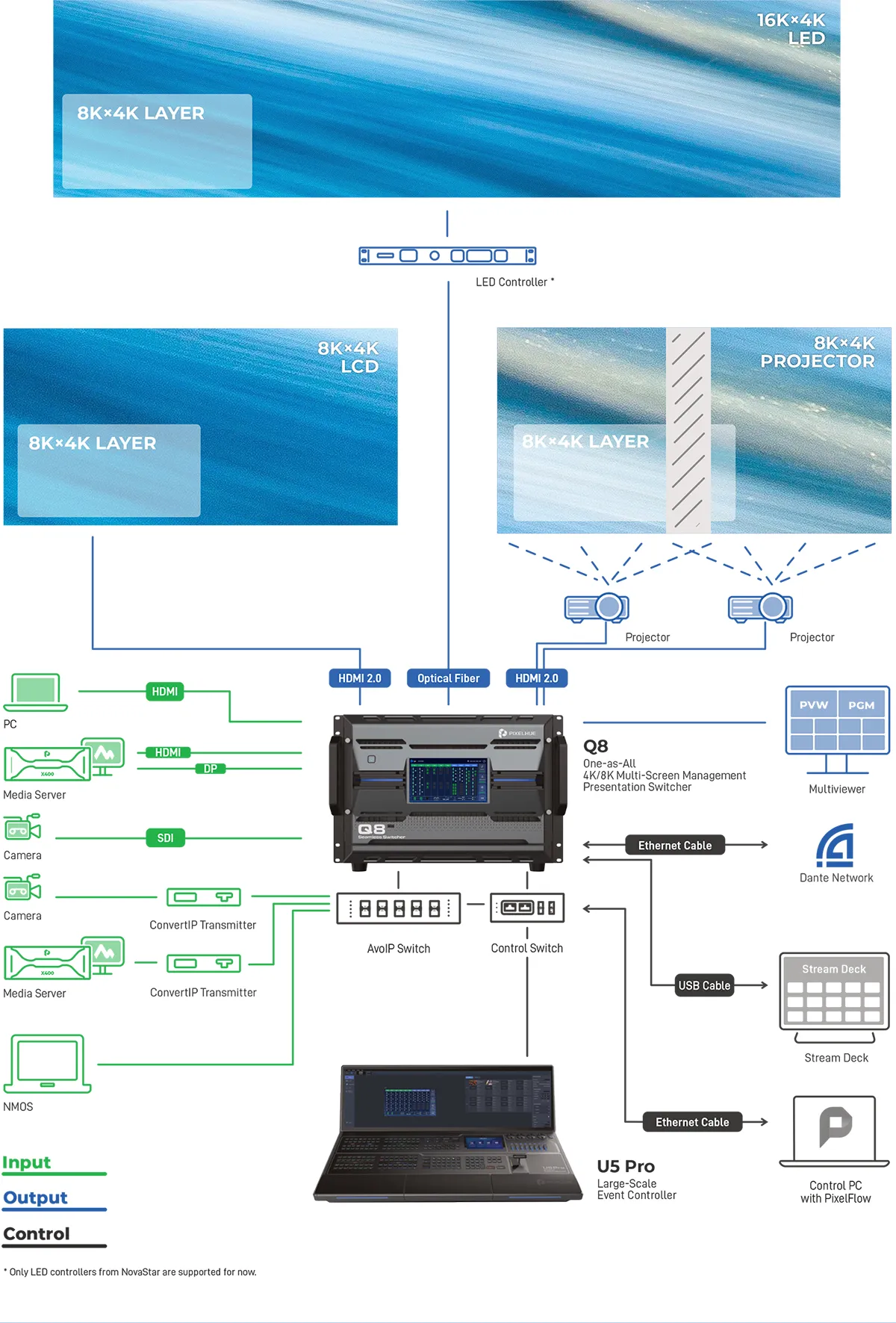

Q8 rất dễ vận hành và hỗ trợ các tùy chọn điều khiển linh hoạt: bộ điều khiển sự kiện đa năng U5/U5 Pro, phần mềm quản lý sự kiện hoàn toàn mới PixelFlow và hệ thống điều khiển của bên thứ ba Stream Deck (tích hợp sẵn trong Q8). Bạn có thể sử dụng các phương pháp điều khiển để thực hiện nhiều thao tác khác nhau, chẳng hạn như các thao tác liên quan đến cài đặt trước, tắt nguồn, đóng băng và chuyển đổi từ PVW sang PGM. Hơn nữa, nhiều bộ chuyển mạch có thể được điều khiển đồng thời bằng một bộ điều khiển sự kiện hoặc PC duy nhất có cài đặt PixelFlow khi chúng nằm trên cùng một mạng LAN và trong cùng một dự án. Điều này giúp việc điều khiển và vận hành tại chỗ trở nên dễ dàng hơn.
PixelFlow dễ sử dụng
Q8 hoạt động với PixelFlow mới, có kiến trúc, giao diện người dùng đồ họa, tương tác và thiết kế dễ sử dụng được nâng cấp hoàn toàn. Kiến trúc mới cho phép phần mềm hoạt động ổn định 24/7. Giao diện người dùng trực quan thích ứng với các màn hình khác nhau của bộ điều khiển sự kiện và máy tính, và phần mềm cho phép bạn thay đổi giao diện các nút điều khiển sự kiện chỉ bằng một cú nhấp chuột, mang lại trải nghiệm tuyệt vời. Hơn nữa, các bộ mã hóa và cần gạt của bộ điều khiển sự kiện có thể điều khiển các thông số phần mềm, giúp thao tác mượt mà hơn. Với các khu vực chức năng riêng biệt, menu di chuột và hầu hết các chức năng cần thiết trong một sự kiện, phần mềm hướng dẫn bạn từ đầu đến cuối bất kỳ sự kiện nào với thao tác đơn giản nhất có thể.
ĐỘ TIN CẬY TUYỆT VỜI TRÊN MỌI PHƯƠNG DIỆN
Bộ chuyển mạch trình chiếu Q8 hỗ trợ sao lưu toàn diện, từ sao lưu nguồn đầu vào đến sao lưu thiết bị và sao lưu nguồn điện, để bảo vệ các sự kiện trực tiếp của bạn. Khi nguồn đầu vào không ổn định hoặc bị mất kết nối, nó sẽ tự động chuyển sang nguồn dự phòng một cách liền mạch. Khi thiết bị chính gặp sự cố, thiết bị dự phòng sẽ ngay lập tức tiếp quản công việc để đảm bảo hoạt động không bị gián đoạn. Việc chuyển đổi từ nguồn đầu vào hoặc thiết bị chính sang nguồn dự phòng mà không gây gián đoạn hoạt động giúp giải pháp này trở nên đáng tin cậy và không gây lo lắng.
Hướng dẫn sử dụng
Thông số kỹ thuật
| Đầu vào |
• Hỗ trợ tối đa 48 tín hiệu 4K đồng thời thông qua 6 card đầu vào |
| Đầu ra |
• Hỗ trợ tối đa 16 đầu ra 4K đồng thời thông qua 4 card đầu ra |
| Các lớp |
• Mỗi Q8 hỗ trợ tối đa 32 lớp trộn 4K ở chế độ chuyển mạch |
| Âm thanh |
• Mạng âm thanh Dante |
| Bộ xem đa màn hình |
• Hai đầu nối đầu ra chuyên dụng được cấu hình làm đầu nối Multiviewer, với độ phân giải có thể điều chỉnh |
| Màn hình |
• Cấu hình đầu ra dưới dạng màn hình đơn hoặc màn hình rộng ghép cạnh |
| Quản lý hình ảnh tĩnh |
• Có thể nhập hoặc chụp ảnh tĩnh từ đầu vào hoặc đầu ra |
| Chuyển tiếp & Hiệu ứng |
• Phím thông minh, phím độ sáng và phím màu sắc |
| Xử lý |
• Kiến trúc xử lý hình ảnh hiệu năng cao dựa trên FPGA với công cụ mở rộng SuperView bên trong |
| Tùy chọn điều khiển |
• Bộ điều khiển sự kiện U5/U5 Pro |
| Các chức năng của PixelFlow |
• Hoạt động ổn định lâu dài |
Mô đun
Đầu vào
Card đầu vào - Q8_ST2110_4xSFP25G
• 2 đầu vào chính và 2 đầu vào dự phòng trên mỗi thẻ đầu vào
• Chuẩn: Hỗ trợ các chuẩn SMPTE ST 2110 (-10, -20) và SMPTE 2059 (-1, -2).
• Dự phòng: Hỗ trợ chuẩn SMPTE 2022-7.
• Độ phân giải:
◦ Độ phân giải tối đa: 4096×2160@60Hz
◦ Độ phân giải tối thiểu: 800×600@60Hz
• Quản lý SDP: Hỗ trợ độ phân giải đầu vào theo chuẩn VESA.
• Quản lý NMOS: Phát hiện và điều khiển NMOS theo tiêu chuẩn IS-04 và IS-05
• Dải màu: BT.601/BT.709/BT.2020
• Địa chỉ IP: IPv4 DHCP và IP tĩnh
• Giao thức đaicast: IGMPv3, IGMPv2
• Ethernet:
◦ 25 GbE IEEE 802.3cc (25GBASE-LR)
◦ 25 GbE IEEE 802.3by (25GBASE-SR)
Card đầu vào - Q8_HDMI2.0+DP1.2+12G-SDI
4x DP 1.2
4x 12G-SDI
• 8 đầu vào 4K×2K đồng thời trên mỗi card đầu vào
• HDMI 2.0
◦ Lên đến 4K×2K@60Hz 10bit 4:2:2 hoặc 4K×2K@60Hz 8bit 4:4:4
◦ Hỗ trợ xử lý đầu vào 8-bit, 10-bit và 12-bit
◦ Hỗ trợ đầu vào 4:2:0, 4:2:2 và 4:4:4
◦ Hỗ trợ xử lý video Full range và Limited range
◦ Hỗ trợ đầu vào video HDR
◦ Tuân thủ HDCP 1.4 và HDCP 2.2
◦ Hỗ trợ xử lý khử xen kẽ
◦ Độ phân giải tùy chỉnh
- Chiều rộng tối đa: 8192 pixel
- Chiều cao tối đa: 8192 pixel
• DP 1.2
◦ Độ phân giải lên đến 4K×2K@60Hz 10bit 4:4:4 hoặc 4K×2K@60Hz 8bit 4:4:4
◦ Hỗ trợ xử lý tín hiệu đầu vào 8-bit, 10-bit và 12-bit
◦ Hỗ trợ tín hiệu đầu vào 4:2:2 và 4:4:4
◦ Hỗ trợ xử lý video dải đầy đủ và dải giới hạn
◦ Hỗ trợ tín hiệu đầu vào video HDR
◦ Tuân thủ HDCP 1.3 và HDCP 2.2
◦ Độ phân giải tùy chỉnh
- Chiều rộng tối đa: 8192 pixel
- Chiều cao tối đa: 8192 pixel
• 12G-SDI
◦ Hỗ trợ các chuẩn đầu vào video ST-2082 (12G), ST-2081 (6G), ST-424 (3G), ST-292 (HD) và ST-259 (SD)
◦ Tương thích với SD-SDI, HD-SDI, 3G-SDI và 6G-SDI
◦ Hỗ trợ tín hiệu đầu vào xen kẽ
◦ Không hỗ trợ quản lý EDID hoặc cài đặt độ sâu bit
Đầu ra
Card đầu ra - Q8_HDMI2.0+12G-SDI+Fiber
4x 12G-SDI
8x 10G OPT
• 4 cổng HDMI 2.0 và 4 cổng 12G-SDI được chia thành 4 nhóm. Mỗi nhóm bao gồm 1 cổng HDMI 2.0 và 1 cổng 12G-SDI. Trong mỗi nhóm, chỉ có thể sử dụng 1 cổng để xuất tín hiệu tại một thời điểm.
- Cổng 1 (HDMI 2.0) và cổng 5 (12G-SDI) nằm trong một nhóm.
- Cổng 2 (HDMI 2.0) và cổng 6 (12G-SDI) nằm trong một nhóm.
- Cổng 3 (HDMI 2.0) và cổng 7 (12G-SDI) nằm trong một nhóm.
- Cổng 4 (HDMI 2.0) và cổng 8 (12G-SDI) nằm trong một nhóm.
• 4 cổng HDMI 2.0
◦ Độ phân giải lên đến 4K×2K@60Hz 8bit 4:4:4 ◦
Hỗ trợ cài đặt đầu ra 8-bit và 10-bit
◦ Hỗ trợ cài đặt đầu ra 4:2:2 và 4:4:4
◦ Hỗ trợ cài đặt không gian màu YCbCr và RGB
◦ Không hỗ trợ đầu ra tín hiệu xen kẽ
◦ Độ phân giải tùy chỉnh
- Chiều rộng tối đa: 8192 pixel
- Chiều cao tối đa: 8192 pixel
• 4 cổng 12G-SDI
◦ Tương thích với SD-SDI, HD-SDI, 3G-SDI và 6G-SDI
◦ Hỗ trợ đầu ra tín hiệu xen kẽ
• 8 cổng 10G OPT
◦ Hỗ trợ đầu ra quang học đơn mode và đa mode
◦ Khoảng cách truyền lên đến 10km ở chế độ đơn mode
◦ Các cổng OPT sao chép đầu ra trên các đầu nối video
- OPT 1 và OPT 2 sao chép tín hiệu đầu ra trên đầu nối 1 hoặc 5.
- OPT 3 và OPT 4 sao chép tín hiệu đầu ra trên đầu nối 2 hoặc 6.
- OPT 5 và OPT 6 sao chép tín hiệu đầu ra trên đầu nối 3 hoặc 7.
- OPT 7 và OPT 8 sao chép tín hiệu đầu ra trên đầu nối 4 hoặc 8.
Card đầu ra Q8_HDMI2.0x4+DP1.2x4+SFPX8
Mỗi nhóm bao gồm 1 cổng HDMI 2.0 và 1 cổng DP 1.2, và các cổng trong cùng một nhóm sẽ sao chép tín hiệu đầu ra của nhau.
- Đầu nối 1 (HDMI 2.0) và đầu nối 5 (DP 1.2) tạo thành Nhóm 1.
- Đầu nối 2 (HDMI 2.0) và đầu nối 6 (DP 1.2) tạo thành Nhóm 2.
- Đầu nối 3 (HDMI 2.0) và đầu nối 7 (DP 1.2) tạo thành Nhóm 3.
- Đầu nối 4 (HDMI 2.0) và đầu nối 8 (DP 1.2) tạo thành Nhóm 4.
• 4x HDMI 2.0
- Đầu ra lên đến 4Kx2K@60Hz 10bit 4:4:4
- Hỗ trợ cài đặt đầu ra 8-bit và 10-bit
- Hỗ trợ cài đặt đầu ra 4:2:0, 4:2:2 và 4:4:4
- Hỗ trợ cài đặt không gian màu YCbCr và RGB
- Hỗ trợ nhiều chuẩn định thời như VESA và CEA
- Hỗ trợ đầu ra HDR
- Hỗ trợ màu sắc Điều chỉnh gam màu
- Hỗ trợ tín hiệu video xen kẽ
- Hỗ trợ âm thanh nhúng hai kênh (24bit/48kHz)
- Độ phân giải tùy chỉnh
- Chiều rộng tối đa: 8192 pixel
- Chiều cao tối đa: 8188 pixel
• 4x DP 1.2
- Đầu ra lên đến 4Kx2K@60Hz 10bit 4:4:4 - Hỗ trợ cài đặt đầu ra 8-bit và 10-bit
- Hỗ trợ cài đặt đầu ra 4:2:0, 4:2:2 và 4:4:4
- Hỗ trợ cài đặt không gian màu YCbCr và RGB
- Hỗ trợ nhiều chuẩn định thời như VESA và CEA - Hỗ trợ đầu ra 3D
- Hỗ trợ tín hiệu video xen kẽ
- Hỗ trợ âm thanh nhúng hai kênh (24bit/48kHz)
- Độ phân giải tùy chỉnh
- Chiều rộng tối đa: 8192 pixel
- Chiều cao tối đa: 8188 pixel
• 8 cổng OPT 10G
- Hỗ trợ đầu ra quang đơn mode và đa mode
- Khoảng cách truyền lên đến 10km ở chế độ đơn mode - Hỗ trợ âm thanh nhúng hai kênh (24bit/48kHz)
- Các cổng OPT sao chép đầu ra trên các đầu nối video - OPT 1 và OPT 2 sao chép đầu ra từ Nhóm 1.
- OPT 3 và OPT 4 sao chép đầu ra từ Nhóm 2.
- OPT 5 và OPT 6 sao chép đầu ra từ Nhóm 3.
Trung tâm tải xuống
Hỗ trợ kỹ thuật
Pixelhue cung cấp các dịch vụ tư vấn công nghệ chuyên nghiệp và mang tính cá nhân hóa cao, bao gồm toàn diện các dịch vụ tư vấn kỹ thuật sản phẩm và tư vấn giải pháp.
