Mô tả

Các chức năng mạnh mẽ

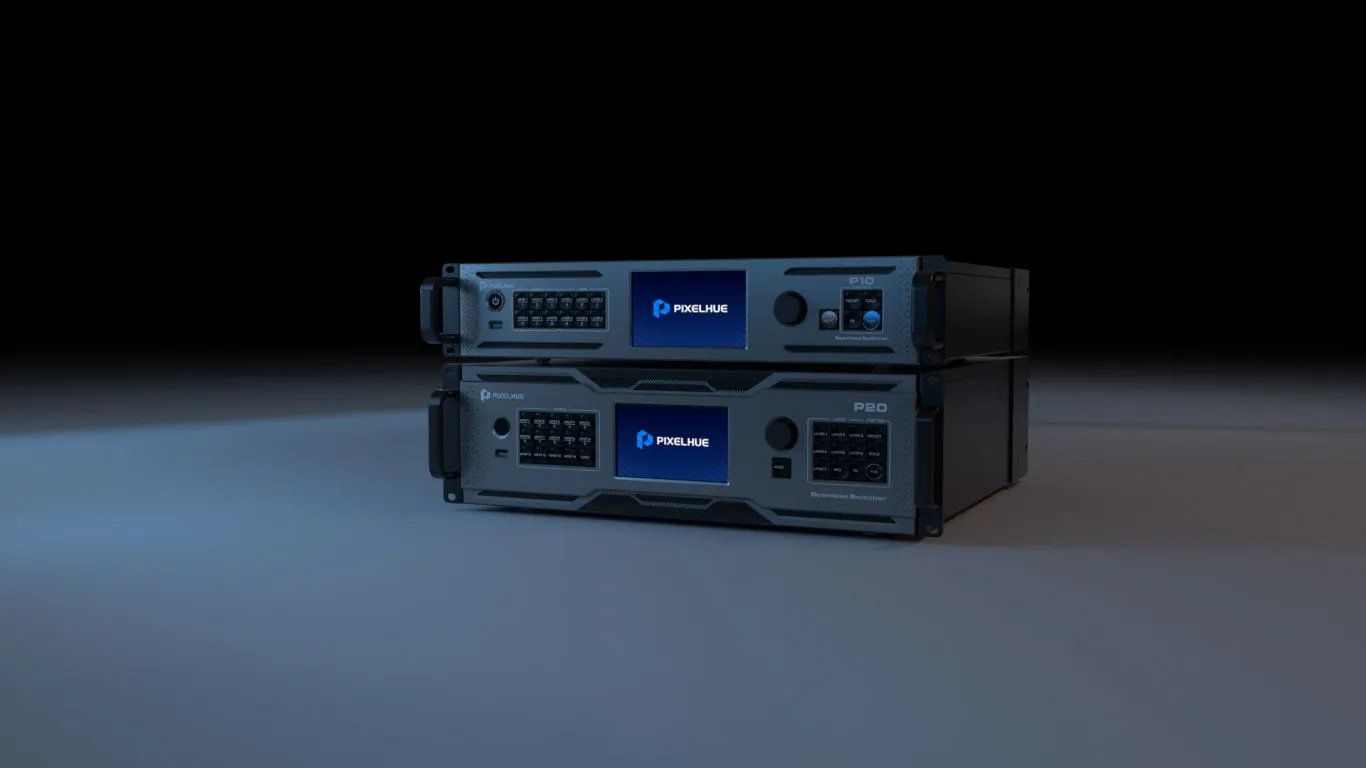

Dòng P sử dụng kiến trúc nâng cao hình ảnh hiệu năng cao dựa trên FPGA và khả năng xử lý video nội bộ 4K60p 4:4:4 10-bit thực sự. Với hai chế độ hoạt động, khả năng kết nối 4K đa dạng, xử lý video chất lượng cao, cấu hình và điều khiển đa màn hình, ghép ảnh hoàn hảo, bù viền LCD, ghép cạnh đa máy chiếu và nhiều tính năng khác, dòng P là lựa chọn hoàn hảo cho các sự kiện trực tiếp quy mô nhỏ/trung bình và nhiều hệ thống lắp đặt cố định yêu cầu độ tin cậy cao, dễ sử dụng vượt trội, chất lượng hình ảnh tối ưu và các tính năng xử lý 4K trực tiếp tiên tiến. Chuyển đổi liền mạch, hiển thị video mượt mà và nhiều hiệu ứng hình ảnh khác nhau giúp tối đa hóa sự tương tác của khán giả.

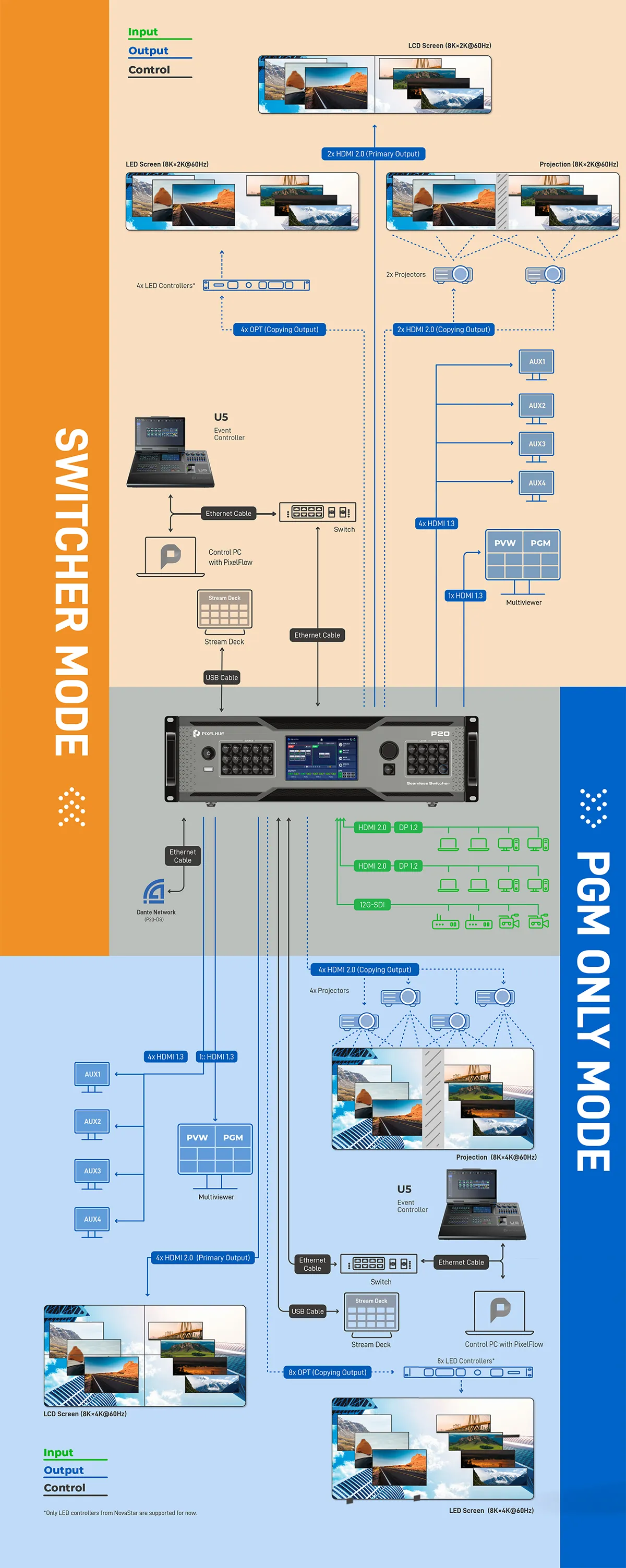

Hai chế độ hoạt động giúp dòng P trở nên mạnh mẽ hơn, cho phép người dùng lựa chọn chế độ chuyển mạch hoặc chế độ chỉ PGM khi cần. Cấu hình và điều khiển đa màn hình có thể đáp ứng nhiều yêu cầu ứng dụng hơn. P20/P20-DS hỗ trợ tối đa 12 lớp DL (2×MAIN+10×PIP) hoặc 8 lớp DL (4×MAIN+4×PIP), còn P10 hỗ trợ tối đa 6 lớp DL (2×MAIN+4×PIP). Bố cục lớp có thể tùy chỉnh và hỗ trợ nhiều hiệu ứng lớp như DSK, mặt nạ, cắt xén, lật, cắt & tô, viền, đổ bóng và KeyFrame. Có thể lưu tối đa 128 thiết lập sẵn để dễ dàng gọi lại. Hình ảnh độ phân giải cao có thể được chụp từ đầu vào và đầu ra trực tiếp và sử dụng làm hình nền. Ngoài ra, P20/P20-DS cho phép chuyển đổi miễn phí giữa SDR, HDR10 và HLG, và P20-DS hỗ trợ mạng âm thanh Dante.

Khoảng cách truyền tải xa hơn

Cổng quang 10G được trang bị để sao chép tín hiệu đầu ra HDMI 2.0, cho phép dòng P truyền tín hiệu đến bộ điều khiển LED (hiện hỗ trợ các dòng VX1000, VX600, VX400, H series, MX40 Pro, MCTRL 4K và NovaPro UHD Jr của NovaStar) ở khoảng cách xa (lên đến 10 km với cáp quang đơn mode) mà không cần bộ chuyển đổi quang học. Phương pháp này không chỉ đảm bảo độ ổn định của tín hiệu mà còn giảm chi phí truyền dẫn, khiến dòng P trở nên lý tưởng cho việc truyền tín hiệu đường dài.

Tùy chọn điều khiển linh hoạt

Ngoài hiệu năng vượt trội và trải nghiệm hình ảnh xuất sắc, dòng P còn cực kỳ dễ điều khiển thông qua bất kỳ tùy chọn nào sau đây. Nhiều bộ chuyển mạch có thể được điều khiển đồng thời bởi một bộ điều khiển sự kiện/máy tính duy nhất với PixelFlow khi chúng nằm trên cùng một mạng LAN và trong cùng một dự án.

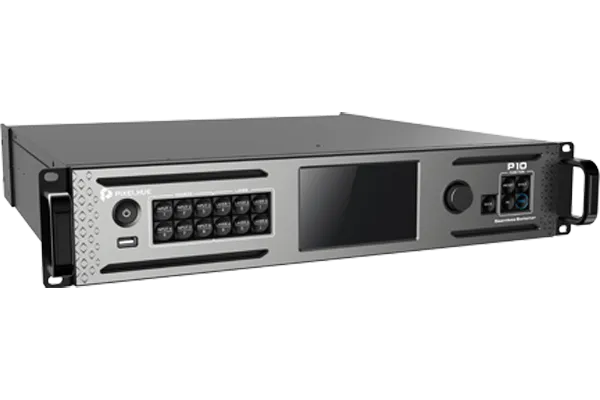

Các nút điều khiển mặt trước đầy đủ chức năng và màn hình LCD đồ họa 5 inch
Bộ điều khiển sự kiện đa năng U5/U5 Pro
Phần mềm quản lý sự kiện hoàn toàn mới PixelFlow
Hệ thống điều khiển của bên thứ ba Stream Deck (Tích hợp sẵn trong dòng P)

Độ ổn định và độ tin cậy vượt trội

Dòng sản phẩm P được thiết kế cho các ứng dụng yêu cầu độ ổn định và thời gian hoạt động cao nhất. Sản phẩm hỗ trợ nhiều phương pháp sao lưu khác nhau, bao gồm sao lưu thiết bị, sao lưu nguồn đầu vào và sao lưu đầu ra tự động. Khi nguồn đầu vào chính không ổn định hoặc bị mất kết nối, hệ thống sẽ tự động chuyển sang nguồn dự phòng. Khi thiết bị chính gặp sự cố, thiết bị dự phòng sẽ ngay lập tức tiếp quản để đảm bảo hoạt động không bị gián đoạn. Việc chuyển đổi liền mạch từ thiết bị chính sang thiết bị hoặc đầu nối dự phòng mà không gây gián đoạn hoạt động giúp sản phẩm có độ tin cậy cao và không cần lo lắng.

Hơn nữa, sản phẩm đã vượt qua hàng loạt các bài kiểm tra độ bền nghiêm ngặt như kiểm tra rơi, kiểm tra sốc & rung và kiểm tra nhiệt, đảm bảo sản phẩm có thể hoạt động tốt trong mọi điều kiện khắc nghiệt như di chuyển đường dài hay các sự kiện khác.

Hướng dẫn sử dụng

Thông số kỹ thuật

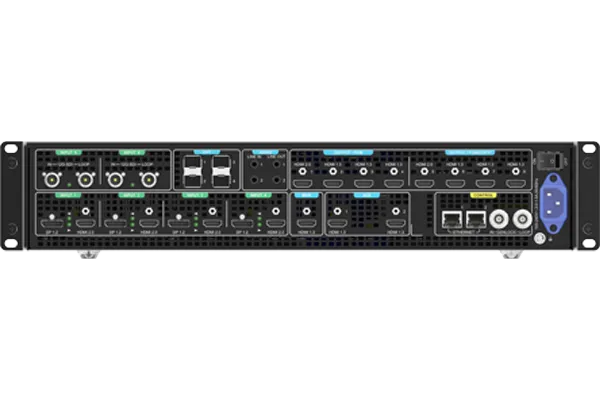

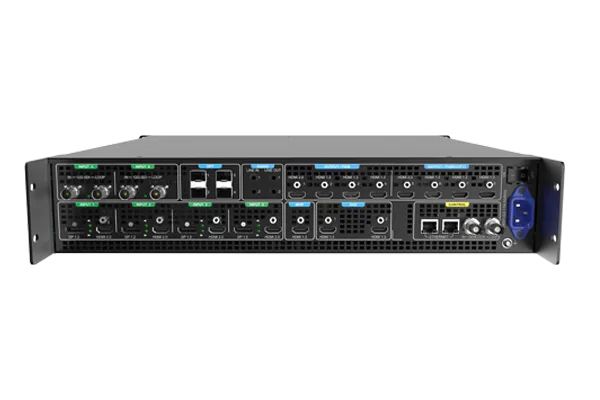

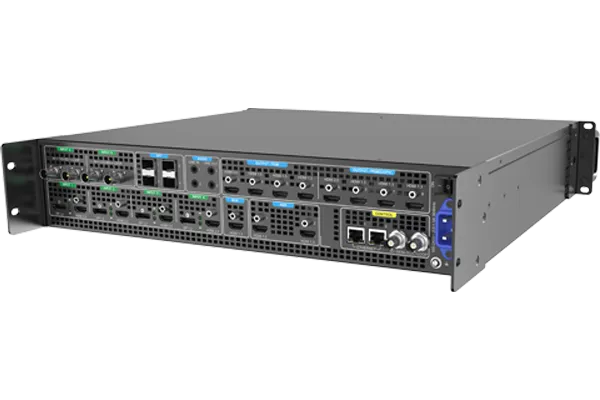

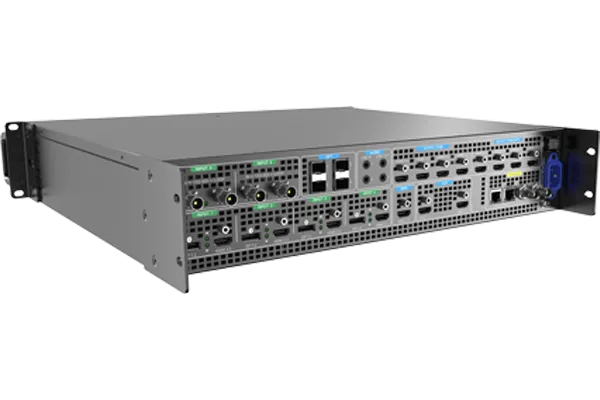

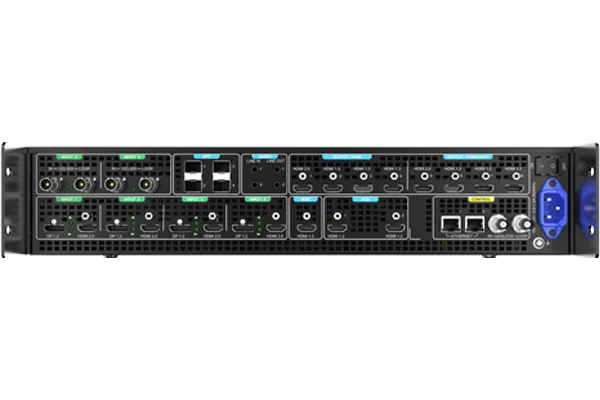

Đầu vào	Đối với đầu vào có cả DP 1.2 và HDMI 2.0, chỉ có thể sử dụng một đầu nối làm nguồn đầu vào tại một thời điểm. • DP 1.2 ◦ Độ phân giải tối đa: 4096×2160@60Hz/8192×1080@60Hz ◦ Độ phân giải tối thiểu: 800×600@60Hz ◦ Chiều rộng tối đa: 8192 pixel (8192×1080@60Hz) ◦ Chiều cao tối đa: 8192 pixel (1080×8192@60Hz) ◦ Tốc độ khung hình tối đa: 120 Hz ◦ Quản lý EDID (hỗ trợ độ phân giải chuẩn lên đến 8192×1080@60Hz và độ phân giải tùy chỉnh) ◦ Tuân thủ HDCP 1.3 ◦ Không hỗ trợ tín hiệu video xen kẽ ◦ (P20-DS) Hỗ trợ âm thanh nhúng kênh đôi (24bit/48kHz) • HDMI 2.0 ◦ Độ phân giải tối đa: 4096×2160@60Hz/8192×1080@60Hz ◦ Độ phân giải tối thiểu: 800×600@60Hz ◦ Chiều rộng tối đa: 8192 pixel (8192×1080@60Hz) ◦ Chiều cao tối đa: 8192 pixel (1080×8192@60Hz) ◦ Tốc độ khung hình tối đa: 120 Hz ◦ Hỗ trợ HDR ◦ Quản lý EDID (hỗ trợ độ phân giải chuẩn lên đến 3840×2160@60Hz và độ phân giải tùy chỉnh) ◦ Tuân thủ HDCP 2.2 và tương thích ngược ◦ Hỗ trợ tín hiệu video xen kẽ ◦ (P20-DS) Hỗ trợ âm thanh nhúng hai kênh (24bit/48kHz) • 12G-SDI ◦ Hỗ trợ ST-2082 (12G), ST-2081 (6G), ST-424 (3G), ST-292 (HD) ◦ Độ phân giải tối đa: 4096×2160@60Hz ◦ Tốc độ khung hình tối đa: 60 Hz ◦ Hỗ trợ tín hiệu video xen kẽ ◦ (P20-DS) Hỗ trợ âm thanh nhúng hai kênh (24bit/48kHz)
Đầu ra	• HDMI 2.0 ◦ Độ phân giải tối đa: 4096×2160@60Hz/8192×1080@60Hz ◦ Độ phân giải tối thiểu: 800×600@60Hz ◦ Chiều rộng tối đa: 8192 pixel (8192×1080@60Hz) ◦ Chiều cao tối đa: 8192 pixel (1080×8192@60Hz) ◦ Tốc độ khung hình tối đa: 120 Hz ◦ Hỗ trợ HDR ◦ Quản lý EDID (hỗ trợ độ phân giải chuẩn lên đến 3840×2160@60Hz và độ phân giải tùy chỉnh) ◦ Tuân thủ HDCP 2.2 và tương thích ngược ◦ Hỗ trợ tín hiệu video xen kẽ ◦ (P20-DS) Hỗ trợ âm thanh nhúng kênh đôi (24bit/48kHz) • HDMI 1.3 (P10) ◦ Độ phân giải tối đa: 1920×1080@60Hz/2048×1080@60Hz ◦ Độ phân giải tối thiểu: 800×600@60Hz ◦ Chiều rộng tối đa: 2048 pixel (2048×1080@60Hz) ◦ Chiều cao tối đa: 2048 pixel (1080×2048@60Hz) ◦ Tốc độ khung hình tối đa: 120 Hz ◦ Quản lý EDID (hỗ trợ độ phân giải chuẩn lên đến 2048×1152@60Hz và độ phân giải tùy chỉnh) ◦ Tuân thủ HDCP 1.4 và tương thích ngược ◦ Hỗ trợ tín hiệu video xen kẽ • 12G-SDI (P20-DS) ◦ Sao chép đầu ra HDMI ◦ Tương thích với SD-SDI, HD-SDI, 3G-SDI và 6G-SDI ◦ Hỗ trợ ST-2082 (12G), ST-2081 (6G), ST-424 (3G), ST-292 (HD) ◦ Độ phân giải tối đa: 4096×2160@60Hz ◦ Hỗ trợ tín hiệu video xen kẽ ◦ Hỗ trợ âm thanh nhúng hai kênh (24bit/48kHz)
TÙY CHỌN	• Cổng cáp quang 10G để sao chép đầu ra HDMI • Khoảng cách truyền dẫn với cáp đơn mode (SMF) lên đến 10 km • (P20-DS) Hỗ trợ âm thanh nhúng hai kênh (24 bit/48 kHz)
Kết nối mạng âm thanh Dante (P20-DS)	• Hai cổng Gigabit Ethernet dự phòng (tuân thủ tiêu chuẩn AES67) • Tách/ghép âm thanh trên mọi đầu vào và đầu ra (âm thanh thô) • Các kênh âm thanh đã tách có thể được định tuyến trực tiếp đến mạng Dante • Các kênh âm thanh từ bộ xử lý âm thanh Dante bên ngoài có thể được ghép lại để gửi đến thiết bị hiển thị, phát trực tuyến hoặc ghi âm • 32×32 kênh Dante @48 kHz
Bộ xem đa màn hình	• Một cổng HDMI 1.3 chuyên dụng • Kết nối với màn hình Multiviewer, cho phép xem trực tiếp tất cả các tín hiệu đầu vào và đầu ra từ một màn hình duy nhất. • Độ phân giải đầu ra mặc định là 1920×1080@60Hz và tốc độ khung hình có thể thay đổi. • Cung cấp nhiều mẫu bố cục Multiviewer khác nhau.
ĐẾN	• Cổng HDMI 1.3 hỗ trợ tín hiệu video xen kẽ • Kết nối với các thiết bị phụ trợ như máy nhắc chữ. • Độ phân giải đầu ra mặc định: 1920×1080@60Hz
Ethernet	• 2 cổng Ethernet Gigabit được sử dụng để điều khiển và hiển thị dữ liệu đầu vào . • Một cổng hoạt động chính và cổng còn lại làm dự phòng. • Hai cổng Ethernet dùng chung địa chỉ IP.
Genlock	Đầu nối tín hiệu đồng bộ Genlock • GENLOCK IN: Đầu vào tín hiệu đồng bộ • GENLOCK LOOP: Đầu ra vòng lặp tín hiệu đồng bộ
Chuyển tiếp & Hiệu ứng	• Chuyển đổi liền mạch từ PVW sang PGM thông qua các thao tác Take, Cut hoặc T-bar • Hỗ trợ hiệu ứng chuyển tiếp mờ dần và cắt • Thời lượng chuyển tiếp có thể tùy chỉnh (0,1 giây đến 10 giây) • Hai tùy chọn chuyển tiếp giữa PVW và PGM: Copy và Swap
Các lớp	• P20/P20-DS: 2 lớp DL chính và 10 lớp DL PIP hoặc 4 lớp DL chính và 4 lớp DL PIP • P10: 2 lớp DL chính và 4 lớp DL PIP • Hiệu ứng lớp: DSK, mặt nạ, cắt xén, lật, cắt & tô, viền, đổ bóng, KeyFrame và nhiều hơn nữa • Thiết lập sẵn lớp: Tất cả (hoặc một phần) các thuộc tính của lớp hiện tại (chẳng hạn như nguồn đầu vào, vị trí, kích thước, hiệu ứng, v.v.) có thể được lưu dưới dạng thiết lập sẵn lớp trong PixelFlow để dễ dàng gọi lại.
BKG & Logo	• Tối đa 255 hình nền và logo (Dung lượng lưu trữ tối đa: 512 MB) • Có thể sử dụng hình ảnh đã nhập làm hình nền và logo. • Có thể sử dụng hình ảnh độ phân giải cao được chụp từ đầu vào và đầu ra trực tiếp làm hình nền. • Có thể chọn một màu đơn sắc làm hình nền. • Có thể di chuyển và thay đổi kích thước hình nền. Chỉ có thể di chuyển logo.
Tùy chọn điều khiển	• Các nút điều khiển ở mặt trước và màn hình LCD đồ họa 5 inch • Bộ điều khiển sự kiện U5/U5 Pro • Phần mềm quản lý sự kiện PixelFlow • Hệ thống điều khiển của bên thứ ba Stream Deck (Ứng dụng tích hợp trong dòng P)
Các chức năng của phần mềm PixelFlow	• Hoạt động ổn định lâu dài • Giao diện người dùng được nâng cấp và trực quan hóa, thích ứng với màn hình U5/U5 Pro/PC • Thay đổi giao diện nút bấm U5/U5 Pro chỉ với một cú nhấp chuột • Tham số phần mềm có thể điều khiển bằng bộ mã hóa hoặc cần gạt của U5/U5 Pro • Các khu vực chức năng riêng biệt và menu di chuột giúp dễ sử dụng • Trình giả lập đầy đủ chức năng để cấu hình và luyện tập ngoại tuyến
Khả năng xử lý	• Kiến trúc tăng cường hình ảnh hiệu năng cao dựa trên FPGA • Độ trễ cực thấp, chỉ 1 khung hình trong cấu hình phù hợp • Hỗ trợ xử lý không gian màu BT.601, BT.709, BT.2020, DCI-P3 • Chuyển đổi tự do giữa SDR, HDR10 và HLG (P20/P20-DS) • Khả năng DSK nâng cao: smart key, chroma key và luma key • Tương thích với HDCP 1.4 và HDCP 2.2
