Mô tả
Hiệu suất cao nhất

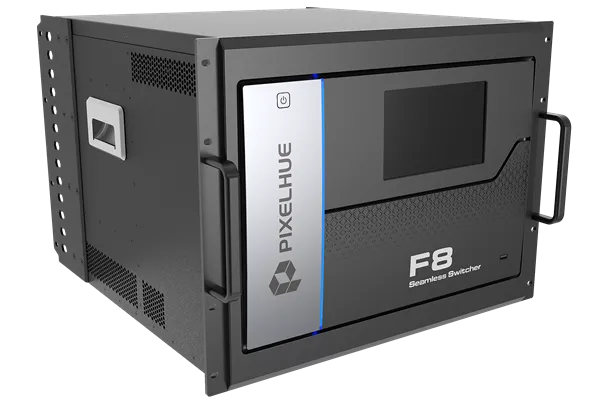

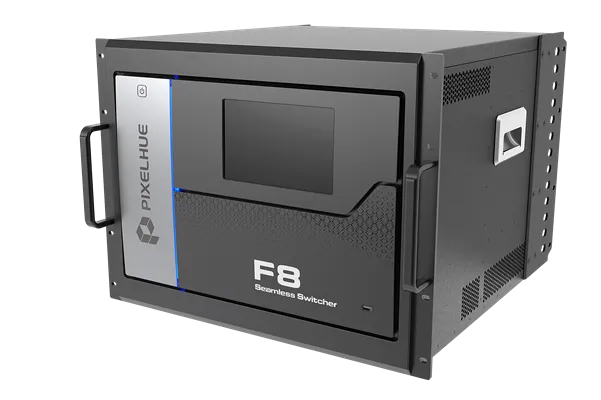

Màn hình Pixelhue Flex View series - F8 được thiết kế để dễ dàng quản lý nhiều màn hình cho các chương trình hoặc hệ thống quản lý hình ảnh. Phù hợp để sử dụng với nhiều định dạng đầu vào và nhiều đầu ra màn hình.
F8, được thiết kế với chipset FPGA hiệu năng cao mới nhất, mang lại hiệu suất hình ảnh đáng tin cậy, ổn định, nhanh hơn và tốt hơn, đồng thời xuất ra video 4K@60Hz 4:4:4 10 bit không nén. Được xây dựng với trọng tâm là bảo vệ môi trường, nền tảng do Pixelhue thiết kế là một giải pháp lâu dài tuyệt vời, đơn giản hóa việc nâng cấp thông qua các mô-đun để sử dụng trong tương lai.
Tính linh hoạt tối ưu nhờ thiết kế dạng mô-đun.

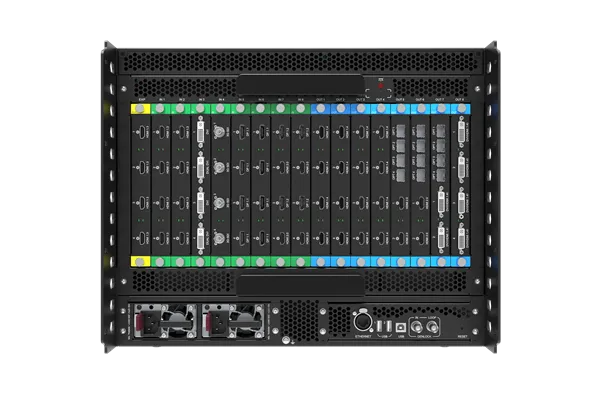

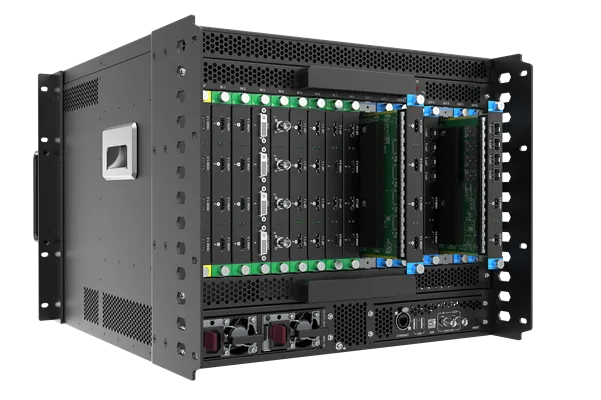

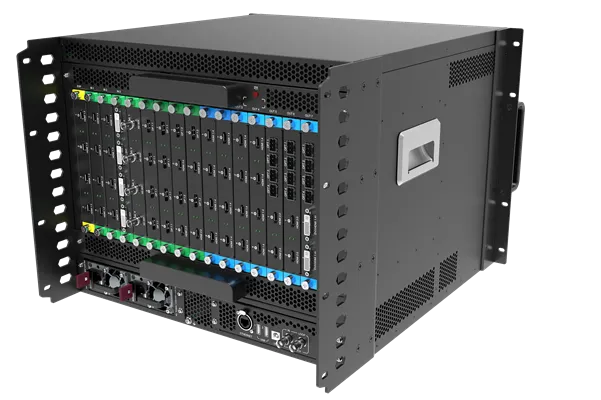

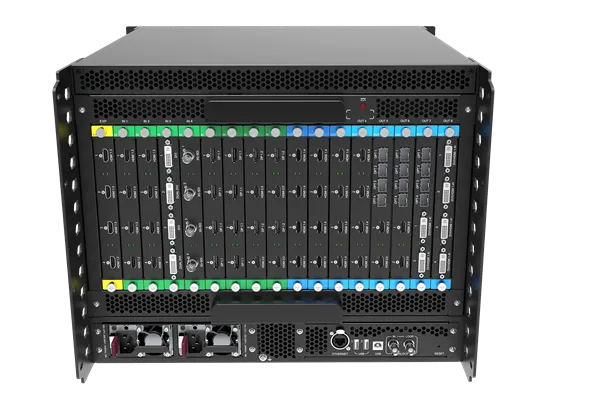

Bộ xử lý F8 được thiết kế với 8 khe cắm đầu vào và 8 khe cắm đầu ra, cho phép bạn dễ dàng lựa chọn các mô-đun I/O với các đầu nối đầu vào và đầu ra khác nhau để phù hợp với yêu cầu của hệ thống hình ảnh. Nhiều mô-đun I/O tùy chọn hơn sẽ được cung cấp để nâng cấp trong tương lai. F8 sử dụng thiết kế dạng mô-đun và hỗ trợ 8 thẻ đầu vào và đầu ra với tối đa 32 đầu vào và đầu ra. Mỗi thẻ đầu ra có thể cung cấp khả năng tải lên đến 2K@60Hz. F8 hỗ trợ tối đa 64 lớp trộn SL, hoặc 32 lớp trộn DL hoặc 16 lớp trộn 4K. Nó cũng hỗ trợ nhiều loại đầu nối đầu vào và đầu ra, bao gồm các đầu nối DVI, DP, HDMI và 3G SDI, cho phép dễ dàng tùy chỉnh cho bất kỳ dự án hoặc chương trình nào.
Hoạt động đáng tin cậy và không gây lo lắng
Trong thị trường phát triển nhanh chóng này, công nghệ đáng tin cậy là chìa khóa cho một sự kiện xuất sắc. F8 cho phép bạn cấu hình hệ thống để đáp ứng nhiều cấu hình kết nối và yêu cầu hiển thị khác nhau. F8 có nguồn điện kép, sao lưu toàn bộ dữ liệu máy vào cấu hình cục bộ, khôi phục nhanh và có thể hoạt động hoàn hảo 24/7. F8 Lite cũng trải qua một loạt các bài kiểm tra độ bền nghiêm ngặt bao gồm kiểm tra rơi, kiểm tra sốc & rung và kiểm tra nhiệt, đảm bảo nó có thể hoạt động tốt trong bất kỳ môi trường sự kiện hoặc hành trình nào.
Dễ sử dụng
F8 hoạt động cực kỳ hiệu quả với phần mềm xử lý video tương thích của chúng tôi, TRITON. TRITON cung cấp chế độ ngoại tuyến và chức năng chỉnh sửa trước, cho phép nhập trực tiếp tại chỗ và chuyển đổi giữa các thiết bị khác nhau. Phần mềm này dễ sử dụng, với giao diện tinh tế nhưng thân thiện với người dùng, hướng dẫn bạn từ đầu đến cuối bất kỳ loại sự kiện nào với thao tác đơn giản nhất có thể.
Kiểm soát toàn diện sự kiện với bộ điều khiển U3.
Với bộ điều khiển sự kiện U3, bạn có thể đáp ứng mọi yêu cầu sự kiện như biểu diễn sân khấu, triển lãm ô tô cao cấp, ghi hình chương trình truyền hình, sự kiện ra mắt sản phẩm hoặc bất kỳ loại triển lãm quy mô lớn nào.
Hướng dẫn sử dụng
Thông số kỹ thuật
| ĐẦU VÀO |
1. Cài đặt EDID tiêu chuẩn, tùy chỉnh và nâng cao. Độ phân giải phổ biến: 1920×1080p@60Hz, 3840×1080p@60Hz và 3840×2160p@60Hz, v.v. 2. Xử lý khử xen kẽ nguồn đầu vào 3. Cắt xén nguồn đầu vào |
| ĐẦU RA |
1. Cài đặt thời gian đầu ra tiêu chuẩn, tùy chỉnh và nâng cao 2. Độ rộng đầu ra có thể lên đến 8192 pixel, là lựa chọn tốt hơn cho các ứng dụng LED. |
| ĐẦU RA CỦA NHIỀU NGƯỜI XEM |
1. Hai đầu nối đầu ra chuyên dụng được cấu hình là đầu nối MVR, với độ phân giải cố định 1920×1080p@60Hz 2. Giám sát tất cả các thiết bị đầu vào và màn hình (PVW và PGM) 3. Hiển thị UMD và điều chỉnh màu sắc 4. Điều chỉnh màu nền MVR 5. Bố cục có thể tùy chỉnh để dễ sử dụng 6. Điều chỉnh viền cho cửa sổ MVR |
| ĐẾN |
1. Màn hình AUX được hỗ trợ. Đầu nối AUX có thể được sử dụng độc lập hoặc kết hợp. 2. Màn hình AUX có thể theo dõi quá trình chuyển đổi đã được thiết lập sẵn. 3. Chế độ xem tự do các ô nhập liệu và màn hình (PGM) |
| Màn hình |
1. Đầu ra được cấu hình dưới dạng màn hình đơn hoặc màn hình rộng ghép cạnh 2. Bù viền và làm mịn cạnh 3. Khảm màn hình không đều và chức năng AOI đầu ra, lý tưởng cho các ứng dụng màn hình LED phức tạp và không đều. 4. Đầu nối BNC chuyên dụng có chức năng truyền tín hiệu vòng lặp cho Genlock để đảm bảo đầu ra được đồng bộ hóa. 5. Hỗ trợ điểm ảnh ảo 6. Tối đa 128 cài đặt sẵn |
| Sự chuyển đổi và hiệu ứng |
1. Gửi PVW đến PGM thông qua thao tác Lấy, Cắt hoặc T-bar. 2. Hiệu ứng chuyển tiếp mờ dần 3. Thời lượng chuyển tiếp có thể tùy chỉnh 4. Sao chép hoặc hoán đổi màn hình hiển thị trên PVW và PGM |
| Các lớp |
1. Mỗi card đầu ra hỗ trợ tối đa 8 lớp trộn SL, 4 lớp trộn DL hoặc 2 lớp trộn 4K. 2. Hỗ trợ chế độ xem toàn màn hình 3. Hiệu ứng chuyển cảnh mờ dần và cắt cảnh trên tất cả các lớp 4. Mặt nạ lớp và đường viền có thể điều chỉnh với nhiều hiệu ứng đường viền khác nhau. 5. Lật lớp, sao chép và phản chiếu 6. Lớp màu thuần có thể được sử dụng làm nền. |
| BKG&LOGO |
1. BKG có thể là ảnh chụp hoặc ảnh nhập. 2. Số lượng BKG không giới hạn trong dung lượng lưu trữ 512 MB. 3. Hỗ trợ hình ảnh LOGO nhập khẩu 4. Hình nền và logo riêng biệt cho mỗi màn hình 5. BKG mặc định lấp đầy toàn bộ màn hình. |
| XỬ LÝ |
1. Công cụ mở rộng quy mô chất lượng cao 2. Xử lý độ trễ thấp 3. Tuân thủ HDCP 1.4 và HDCP 2.2 |
| Điều khiển |
1. Điều khiển trực quan thông qua bộ điều khiển sự kiện U3 2. Chế độ điều khiển kép, bộ điều khiển sự kiện U3 và máy tính điều khiển. |
| Người khác |
1. Chuyển đổi miễn phí giữa HDR10, HLG và SDR 2. Các phím người dùng (chứa các thuộc tính của lớp như kích thước, vị trí, màu viền, v.v.) để cấu hình thuộc tính lớp thuận tiện và nhanh chóng hơn. |
Mô đun
Đầu vào
Card đầu vào - HDMI1.4 Quad
(Dạng mô-đun cho dòng F)
• Tuân thủ HDCP 1.4
▫ SL: Lên đến 2048×1080@60Hz 4:4:4 8-bit
▫ DL: Lên đến 3840×1080@60Hz 4:4:4 8-bit
• Quản lý EDID cho VESA và thời gian người dùng tuân thủ CVT
• Độ phân giải phổ biến
▫ 1920×1080p@30/48/50/59.94/60Hz
▫ 3840×1080p@30/50/59.94/60Hz
Card đầu vào - Hai cổng HDMI 2.0/DP 1.2 4K
HDMI 2.0×2
(Dạng mô-đun cho dòng F)
• DP1.2: Tuân thủ HDCP 1.3
▫ Độ phân giải lên đến 4096×2160@60Hz 4:4:4 10-bit
• HDMI: Tuân thủ HDCP 2.2
▫ Độ phân giải lên đến 4096×2160@60Hz 4:4:4 8-bit
• Chỉ có thể sử dụng đồng thời hai đầu nối và hai đầu nối này phải thuộc các nhóm khác nhau.
(Nhóm 1: Đầu nối 1&2. Nhóm 2: Đầu nối 3&4)
• Quản lý EDID cho VESA và thời gian người dùng tuân thủ CVT
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
▫ 3840 × 1080p@30/50/59.94/60Hz
▫ 3840 × 2160p@30/50/59.94/60Hz
Card đầu vào - SL-DVI Quad
dạng mô-đun đơn cho dòng F
• Tương thích HDCP 1.4
▫ Chế độ SL: Lên đến 2048 × 1080@60Hz 4:4:4 8-bit
▫ Chế độ DL: Lên đến 4096 × 1080@60Hz 4:4:4 8-bit
• Hỗ trợ chế độ liên kết kép, đầu nối 2 và 4 hoạt động
• Quản lý EDID cho VESA và thời gian người dùng tương thích CVT
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
Card đầu vào - 3G-SDI Quad
dạng mô-đun cho dòng F
• Tương thích ngược với SD/HD SDI
• Hai cấp độ ở SD và ba cấp độ ở HD
• Khử xen kẽ mặc định
• Hỗ trợ SMPTE 425-1, 2048-2, 296M, 292M và 259M
• Độ phân giải phổ biến
• 720×576i (PAL)@50Hz
▫ 720 × 480i (NTSC)@59.94Hz
▫ 1920 × 1080i@50/59.94/60Hz
Card đầu vào - DP1.1 Quad
Mô-đun cho dòng F
• Tuân thủ HDCP 1.3
▫ Chế độ SL: Lên đến 2048 × 1080@60Hz 4:4:4 8-bit
▫ Chế độ DL: Lên đến 3840 × 1080@60Hz 4:4:4 8-bit
• Quản lý EDID cho VESA và thời gian người dùng tuân thủ CVT
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
▫ 3840 × 1080p@30/50/59.94/60Hz
Đầu ra
Card xuất tín hiệu - HDMI2.0/OPT 4K
10G OPT×4
dạng mô-đun cho dòng F
• HDMI 2.0: Tuân thủ HDCP 2.2
▫ Độ phân giải lên đến 4096×2160@60Hz 4:4:4 8-bit
▫ Hỗ trợ khả năng kết nối DL (mặc định) và 4K
• Chế độ DL:
▫ Chiều rộng đầu ra tối đa: 4096 pixel
▫ Chiều cao đầu ra tối đa: 4096 pixel
▫ Chỉ có thể sử dụng hai đầu nối (kết hợp tự do) ở chế độ DL
• Chế độ 4K:
▫ Chiều rộng đầu ra tối đa: 8192 pixel
▫ Chiều cao đầu ra tối đa: 7680 pixel
▫ Hai đầu nối xuất cùng một nội dung ở chế độ 4K
• OPT 1 và OPT 2 sao chép đầu ra trên HDMI.
• OPT 3 và OPT 4 sao chép đầu ra trên OPT1 & OPT2.
• Hỗ trợ VESA/CVT và thời gian hiển thị do người dùng thiết lập
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
▫ 2048 × 1080p@30/48/50/59.94/60Hz
▫ 3840 × 1080p@30/50/59.94/60Hz
▫ 3840 × 2160p@30/50/59.94/60Hz
Card xuất - SL-DVI Quad
liên kết dạng mô-đun cho dòng F
• Tương thích HDCP 1.4
▫ Độ phân giải lên đến 2048 × 1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 2048 pixel
▫ Chiều cao đầu ra tối đa: 2048 pixel
• Hỗ trợ VESA/CVT và thời gian người dùng
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
Card xuất tín hiệu - HDMI1.3 Quad
dạng mô-đun dành cho dòng F
• Tương thích HDCP 1.4
▫ Độ phân giải lên đến 2048 × 1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 2048 pixel
▫ Chiều cao đầu ra tối đa: 2048 pixel
• Hỗ trợ VESA/CVT và thời gian người dùng
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
Card xuất tín hiệu - DVI (HDMI 1.4) Quad
(Dạng mô-đun cho dòng F)
• Tương thích HDCP 1.4
• Chế độ SL
▫ Độ phân giải lên đến 2048 × 1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 2048 pixel
▫ Chiều cao đầu ra tối đa: 2048 pixel
▫ Đầu nối 2 và 4 hoạt động, đầu nối 1 và 3 sao chép đầu ra trên đầu nối 2 và 4.
• Chế độ DL
▫ Độ phân giải lên đến 4096 × 1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 4096 pixel
▫ Chiều cao đầu ra tối đa: 4096 pixel ▫
Tất cả các đầu nối 1, 2, 3 và 4 đều hoạt động.
• Hỗ trợ VESA/CVT và thời gian người dùng
• Hỗ trợ chế độ liên kết đơn (mặc định) và liên kết kép
• Tương thích với HDMI 1.4 ở chế độ DL
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
▫ 2048 × 1080p@30/48/50/59.94/60Hz
▫ 3840 × 1080p@30/50/59.94/60Hz
Card xuất tín hiệu - DVI (HDMI 1.4)/OPT
10G OPT × 4
dạng mô-đun cho dòng F
• DVI: Tương thích HDCP 1.4
▫ Độ phân giải lên đến 4096 × 1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 4096 pixel
▫ Chiều cao đầu ra tối đa: 4096 pixel
• OPT 1 sao chép đầu ra trên DVI1.4-1.
• OPT 2 sao chép đầu ra trên DVI1.4-2.
• OPT 3 sao chép đầu ra trên OPT1.
• OPT 4 sao chép đầu ra trên OPT2.
• Hỗ trợ VESA/CVT và thời gian hiển thị do người dùng thiết lập
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
▫ 2048 × 1080p@30/48/50/59.94/60Hz
▫ 3840 × 1080p@30/50/59.94/60Hz
Card xuất tín hiệu - HDMI1.4 Quad
dạng mô-đun cho dòng F
• Tương thích HDCP 1.4
• Chế độ SL
▫ Độ phân giải lên đến 2048 × 1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 2048 pixel
▫ Chiều cao đầu ra tối đa: 2048 pixel
▫ Tất cả các đầu nối 1, 2, 3 và 4 đều hoạt động.
• Chế độ DL
▫ Độ phân giải lên đến 4096 × 1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 4096 pixel
▫ Tối đa... Chiều cao đầu ra: 4096 pixel
▫ Đầu nối 2 và 4 hoạt động, đầu nối 1 và 3 sao chép đầu ra trên đầu nối 2 và 4.
• Hỗ trợ VESA/CVT và thời gian người dùng
• Hỗ trợ chế độ liên kết đơn (mặc định) và liên kết kép
• Độ phân giải phổ biến
▫ 1920 × 1080p@30/48/50/59.94/60Hz
▫ 2048 × 1080p@30/48/50/59.94/60Hz
▫ 3840 × 1080p@30/50/59.94/60Hz
Aux
Card đầu ra AUX - HDMII
• Tuân thủ HDCP 1.4
▫ Độ phân giải lên đến 2048×1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 2048 pixel
▫ Chiều cao đầu ra tối đa: 2048 pixel
• Hỗ trợ VESA/CVT và thời gian người dùng
• Độ phân giải phổ biến
▫ 1920×1080p@30/48/50/59.94/60Hz
Thẻ đầu ra AUX - SL-DVI
• Tuân thủ HDCP 1.4
▫ Độ phân giải lên đến 2048×1080@60Hz 4:4:4 8-bit
▫ Chiều rộng đầu ra tối đa: 2048 pixel
▫ Chiều cao đầu ra tối đa: 2048 pixel
• Hỗ trợ VESA/CVT và thời gian người dùng
• Độ phân giải phổ biến
▫ 1920×1080p@30/48/50/59.94/60Hz
